Λεπτομέρειες προιόντος
Τόπος καταγωγής: Ντονγκ Γκουάν
Μάρκα: MENTO
Πιστοποίηση: FCC.ROHS,CCC

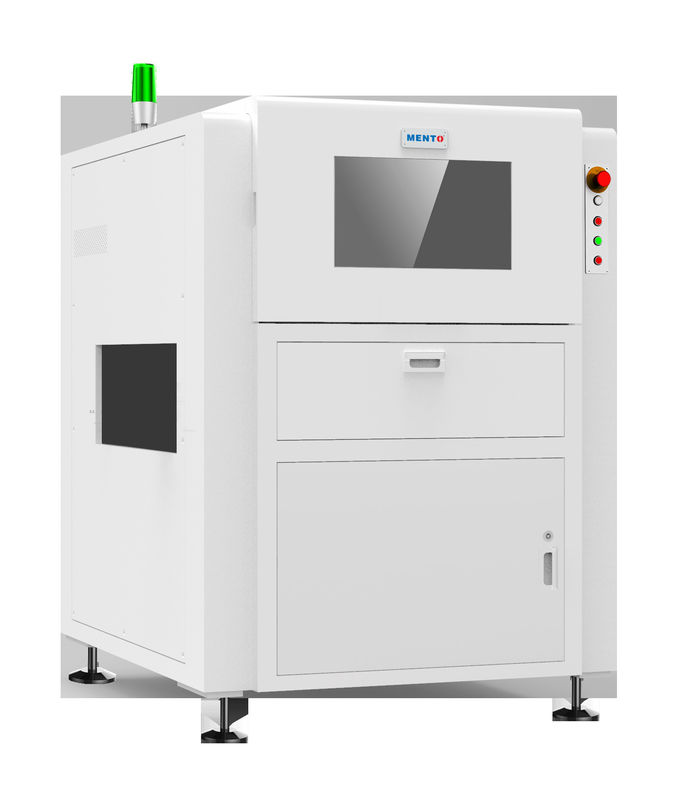

Αριθμό μοντέλου: K2012
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 3
Συσκευασία λεπτομέρειες: W1350xD1000xH1600mm
Χρόνος παράδοσης: 20 εργάσιμες μέρες
Δυνατότητα προσφοράς: 10pcs + 20 εργάσιμες ημέρες
Λειτουργία: |
Windows 10 64bit |
Παράδοση: |
ups,dhl,fedex,ως παραγγελία σας |
FOV μέγεθος: |
42 χιλιοστά x 42 χιλιοστά 56 χιλιοστά x 56 χιλιοστά |
Μοντέλο: |
0.6 - 2,5 mm |
Οπτική πηγή: |
RGB + W τετραχρώμιο ολοκληρωτικό |
Πηγή αέρα: |
0.4-0.6Mpa |
Λειτουργικό σύστημα: |
Windows 10 |
Μεταφορά: |
έγκαιρη αποστολή |
Ηλεκτρική τροφοδοσία: |
Εναλλακτικός ρεύμα 220V, 50/60Hz |
Ονομασία του προϊόντος: |
Μηχανή SMT SAKI BF-Planet-X AOI |
Μέγεθος PCB: |
50*50mm~510*460mm |
Χρονοδιάγραμμα: |
40 ημέρες |
Κάμερα: |
5MP, χρώμα |
Λειτουργικότητα: |
Βιομηχανική χρήση (SMT) |
Χαρακτηριστικά: |
Το πιο προηγμένο σύστημα 3D AOI στον κόσμο |
Λειτουργία: |
Windows 10 64bit |
Παράδοση: |
ups,dhl,fedex,ως παραγγελία σας |
FOV μέγεθος: |
42 χιλιοστά x 42 χιλιοστά 56 χιλιοστά x 56 χιλιοστά |
Μοντέλο: |
0.6 - 2,5 mm |
Οπτική πηγή: |
RGB + W τετραχρώμιο ολοκληρωτικό |
Πηγή αέρα: |
0.4-0.6Mpa |
Λειτουργικό σύστημα: |
Windows 10 |
Μεταφορά: |
έγκαιρη αποστολή |
Ηλεκτρική τροφοδοσία: |
Εναλλακτικός ρεύμα 220V, 50/60Hz |
Ονομασία του προϊόντος: |
Μηχανή SMT SAKI BF-Planet-X AOI |
Μέγεθος PCB: |
50*50mm~510*460mm |
Χρονοδιάγραμμα: |
40 ημέρες |
Κάμερα: |
5MP, χρώμα |
Λειτουργικότητα: |
Βιομηχανική χρήση (SMT) |
Χαρακτηριστικά: |
Το πιο προηγμένο σύστημα 3D AOI στον κόσμο |
|
2D αυτοματοποιημένη οπτική επιθεώρηση σε απευθείας σύνδεση |
||
| Σχήμα | K2012 | |
| Δοκιμαστική ικανότητα | Στοιχεία δοκιμής | Κεφάλαια CHIP, σύνδεσεις συγκόλλησης CHIP, χαρακτήρες, σύνδεσεις συγκόλλησης DIP |
| Ελάχιστο στοιχείο | CHIP: 01005 Στροφή:0.3mm | |
| Μέθοδος ανίχνευσης | Βαθιά μάθηση, επεξεργασία εικόνας | |
| Οπτικό σύστημα | Κάμερα | 12MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Τηλεκεντρικός φακός | 0.36X/0.23X | |
| Απόφαση | 10um/15um | |
| Επικεφαλής | 40x30mm /60x45mm | |
| Ταχύτητα ανίχνευσης | 3FOV/s | |
| Σύστημα λογισμικού | Λειτουργικό σύστημα | Ο Ουμπούντου 20.04 |
| Μηχανικές ιδιότητες | Μοντέλο | 0.3~10mm ((Warp≤5mm) |
| Υψόμετρος στοιχείου | Επάνω 30mm, Κάτω 84mm ((ειδικό ύψος μπορεί να προσαρμοστεί) | |
| Συσκευή οδήγησης | Σερβοκινητήρας + Στροφή μπάλας + Γραμμική οδήγηση | |
| Ταχύτητα κίνησης | Μέγιστο 600 mm/s | |
| Ακριβότητα θέσης | ≤ 8um ((μετά την βαθμονόμηση) | |
| Οδηγός μεταφοράς PCB | Υψόμετρο μεταφοράς PCB σιδηροδρομικής γραμμής:900+20mm ((από το έδαφος έως την επιφάνεια μεταφοράς PCB σιδηροδρομικής γραμμής) | |
| 600 χιλιοστά x 700 χιλιοστά | ||
| Ελάχιστη απόσταση μεταξύ των PCB: ≤ 90 mm | ||
| Παράμετροι | Μέθοδος στεγνώσεως | Δυναμικό ρεύματος: |
| Ηθόνη ανίχνευσης | W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm) | |
| Ακριβότητα | 1100 κιλά | |
| Ακριβότητα επαναμέτρησης | ≥ 0,5MPa | |
| Μέγεθος δαχτυλιδιού βάφρου | Θερμοκρασία:5~40°C, σχετική υγρασία 25%~80% (χωρίς παγετό) | |
| Αριθμός πλακιδίων που χειρίζονται ταυτόχρονα | Πρότυπο SMEMA διεπαφή | |
Ικανότητες δοκιμής προϊόντων (Online Single-Track)
8. Ανεπαρκής συγκόλληση 9. Σύντομο κύκλωμα 10. Απόσβεση 11.
ΣυστατικόγΟλινειότηταανίχνευση ((OnlineΜονόδρομος/1,2m σε απευθείας σύνδεσηΜονόδρομος)
1. Υπολογίστε τη γωνία περιστροφής του στοιχείου
2. Υπολογίστε το εύρος μεταξύ της μέγιστης και της ελάχιστης μετατόπισης του στοιχείου
3. Απόσταση μεταξύ των στοιχείων
4Η απόσταση μεταξύ του στοιχείου και ενός σημείου αναφοράς ή μιας ευθείας
Ανίχνευση κολινειακότητας (κολινειακότητα, απόλυτη απόσταση, εύρος κολινειακότητας, απόσταση μεταξύ των συστατικών)
Πλήρης MESdαταΙΔιασύνδεσηγΕπικοινωνίεςκαι ισχυρό σύστημα SPC(Online)Μονόδρομος/1,2m σε απευθείας σύνδεσηΜονόδρομος)
1. Στατιστικά στοιχεία σε πραγματικό χρόνο των 10 κορυφαίων συστατικών συναγερμού
2- Επιτρέπει τη ρύθμιση ενός αριθμού συναγερμού για την αυτόματη διακοπή του εξοπλισμού άνω.
3Εξαγωγή ολόκληρης της εικόνας του πίνακα κάθε PCB σε πραγματικό χρόνο για μεταγενέστερη ιχνηλασιμότητα
4Το αυτόχθονες αναπτύχθηκε MES διεπαφή υποστηρίζει τις τυποποιημένες και εξατομικευμένες μορφές.
Εξοικονόμηση εργασίαςλειτουργία
Μέσω της μετάδοσης δεδομένων και άλλων μεθόδων, ένα άτομο μπορεί να επανεξετάσει τα δεδομένα συναγερμού AOI πολλαπλών γραμμών, συνειδητοποιώντας έτσι μια λειτουργία εξοικονόμησης εργασίας.
Χαρακτηριστικά του προϊόντος - Πλατφόρμα εξοπλισμού
Η σιδηροδρομική γραμμή τριών τμημάτων είναι αποσυναρμολογήσιμη και μπορεί να αλλάξει ανάλογα με το μήκος του προϊόντος.
1Η ολοκληρωμένη πλατφόρμα χύτευσης εξαλείφει αποτελεσματικά τη δομική πίεση και θέτει τα θεμέλια για την ακρίβεια και τη σταθερότητα της μηχανής.
2Η πλατφόρμα ηλεκτρονικών εξαρτημάτων ελέγχου που μπορεί να τραβηχτεί κάνει τη συντήρηση πιο φιλική προς το χρήστη.
3Επαγγελματική και όμορφη εμφάνιση σχεδιασμού, περισσότερο σε συμφωνία με την εργονομία και την οπτική αισθητική.
