Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα dongguan
Μάρκα: Mento
Πιστοποίηση: ISO9001/ISO14001
Αριθμό μοντέλου: K3412
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)
Χρόνος παράδοσης: 3 εβδομάδες
Όροι πληρωμής: online, L/C, T/T
Δυνατότητα προσφοράς: 1000/μήνα
Τύποι επιθεώρησης: |
Συζύγιο συγκόλλησης, συστατικό, ελάττωμα |
Μέθοδος επιθεώρησης: |
3D επιθεώρηση |
Ηλεκτρική τροφοδοσία: |
Εναλλακτικός ρεύμα 220V, 50/60Hz |
Βάρος: |
1100 κιλά |
Μέθοδος ευθυγράμμισης: |
Αυτόματη ευθυγράμμιση |
Λειτουργικό σύστημα: |
Windows 10 |
Φωτισμός: |
ΠΟΥ ΟΔΗΓΕΙΤΑΙ |
Περιοχή επιθεώρησης: |
Μέχρι 510 X 510 mm |
Τύποι επιθεώρησης: |
Συζύγιο συγκόλλησης, συστατικό, ελάττωμα |
Μέθοδος επιθεώρησης: |
3D επιθεώρηση |
Ηλεκτρική τροφοδοσία: |
Εναλλακτικός ρεύμα 220V, 50/60Hz |
Βάρος: |
1100 κιλά |
Μέθοδος ευθυγράμμισης: |
Αυτόματη ευθυγράμμιση |
Λειτουργικό σύστημα: |
Windows 10 |
Φωτισμός: |
ΠΟΥ ΟΔΗΓΕΙΤΑΙ |
Περιοχή επιθεώρησης: |
Μέχρι 510 X 510 mm |
Η 3D μέθοδος επιθεώρησης μας επιτρέπει μια πιο ακριβή επιθεώρηση των σανίδων σας σε σύγκριση με τις παραδοσιακές 2D μεθόδους επιθεώρησης.και ακόμη και μικρο ρωγμές που θα είχαν παραλείψει από μια 2D επιθεώρηση.
Η περιοχή επιθεώρησης της μηχανής 3D AOI μας είναι έως 510 x 510 mm, καθιστώντας την κατάλληλη για την επιθεώρηση ενός ευρέος φάσματος μεγεθών PCB.Αυτό σημαίνει ότι δεν θα πρέπει να ανησυχείτε για την επένδυση σε πολλαπλά μηχανήματα για να καλύψει όλες τις ανάγκες επιθεώρησης σας.
Ο φωτισμός RGB LED στο μηχάνημά μας παρέχει φωτεινό και ομοιόμορφο φωτισμό για τις σανίδες σας, εξασφαλίζοντας ότι ακόμη και τα μικρότερα ελαττώματα είναι ορατά στην 3D ψηφιακή κάμερα μας.Αυτός ο τύπος κάμερας επιτρέπει για μια πιο ακριβή και λεπτομερή επιθεώρηση των πίνακες σας.
Συνολικά, η μηχανή 3D AOI είναι η κορυφαία λύση για τις ανάγκες επιθεώρησης PCB.και προηγμένο RGB LED φωτισμό και 3D ψηφιακή κάμερα, μπορείτε να είστε βέβαιοι ότι τα PCB σας θα επιθεωρηθούν διεξοδικά για τυχόν ελαττώματα..
| Πρότυπο συσκευής | K3412 | |
| Ικανότητα ανίχνευσης | Ανιχνευτικά στοιχεία | |
| Μέθοδος σάρωσης | Σταματήστε και πηγαίνετε | |
| Οπτικό σύστημα | Κάμερα | 12MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Πηγή φωτός | 4 Πηγή φωτός DLP (τεχνολογία μετατόπισης φάσης με ράστερ) και πηγή φωτός κόκκινου, πράσινου και μπλε (RGB) | |
| Απόφαση | 10μm & 15um (προαιρετικά) | |
| Επαναληψιμότητα όγκου | < 1% (κλασικό τεμαχίο επαλήθευσης, 3Sigma) | |
| Μέγιστη αξία αντιστάθμισης κάμψης πλάκας | ±3 mm | |
| Ικανότητα ανίχνευσης GRR | < 10% σε 6o ((+ 50% ανοχή, ανάλυση 5μm) | |
| Μέγιστο ύψος ανίχνευσης | 20 mm/40 mm | |
| Λύση στο πρόβλημα της σκιάς | Τεχνολογία μετατόπισης φάσης και δικατευθυντικό σύστημα δομημένου φωτός 3D | |
| Μέθοδος αντιστάθμισης σε πραγματικό χρόνο κάμψης πλάκας | Αντιστάθμιση κάμψης πλάκας (Z-Tracking+Pad Referencing) | |
| Ελέγχου οθόνης | Χρώμα (εικόνες 3D και 2D που εμφανίζονται μαζί) | |
| Εξοπλισμός οδήγησης | Δοκιμαστικός κινητήρας+οδηγός βίδα | |
| Ταχύτητα κίνησης | 800 mm/s | |
| Ελάχιστο μετρήσιμο μέγεθος προϊόντος | 50 χιλιοστά x 50 χιλιοστά | |
| Μέγιστο μετρήσιμο μέγεθος προϊόντος | 400 χιλιοστά x 500 χιλιοστά | |
| Μοντέλο | 0.5~6mm | |
| Ρυθμίσεις πλάτους τροχιάς | Αυτόματη ρύθμιση πλάτους, χειροκίνητη ρύθμιση πλάτους | |
| Μεταφορά/εγκατάσταση πλακών κυκλωμάτων | Εγκατάσταση μεταφορέα ζώνης/πνευματικής σφραγίδας | |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά, δεξιά προς τα αριστερά. | |
| Υψόμετρος τροχιάς | 900±20 mm | |
| Διαμόρφωση υπολογιστή | Κεντρικό υπολογιστή | Η CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Παρακολούθηση | 22"LED | |
| Λειτουργικό σύστημα | Ούμπουντου | |
| Παράμετροι | Συνολικό μέγεθος | W1000xD1380xH1600mm (με εξαίρεση το φως συναγερμού) |
| Βάρος | 1100 κιλά | |
| Πηγή ισχύος | Δυναμικό ρεύματος: | |
| Πίεση αέρα | 0.5Mpa | |
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία: 5~40°C, σχετική υγρασία: 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Πρότυπο SMEMA διεπαφή | |
Αυτή η 3D μηχανή AOI είναι μια υψηλής ταχύτηταςεξοπλισμός PCB Aoiπου μπορεί να επιθεωρήσει μέχρι και 80 cm2/s.Windows 10Το μηχάνημα χρησιμοποιείαυτόματη ευθυγράμμισηΓια την ακριβή επιθεώρηση των κυκλωμάτων με πάχος 0,5 - 5 mm.σύστημα επιθεώρησης PCBπου χρησιμοποιεί τεχνολογία 3D για να εξασφαλίσει ακριβή αποτελέσματα επιθεώρησης.
| Τεχνική παράμετρος | Αξία |
|---|---|
| Απόφαση | 10 μm |
| Ταχύτητα επιθεώρησης | Μέχρι 80 cm2/s |
| Μέθοδος ευθυγράμμισης | Αυτόματη ευθυγράμμιση |
| Λειτουργικό σύστημα | Windows 10 |
| Τύπος κάμερας | Τριδιάστατη ψηφιακή κάμερα |
| Λογισμικό | Ενστικτώδης διεπαφή χρήστη |
| Ηλεκτρική τροφοδοσία | Εναλλακτικός ρεύμα 220V, 50/60Hz |
| Φωτισμός | RGB LED |
| Διάσταση | Διάταξη: |
| Μέθοδος επιθεώρησης | 3D επιθεώρηση |
Με ικανότητα εφοδιασμού 1000/μήνα, το Mento-01 είναι μια εξαιρετική λύση για εταιρείες που απαιτούν υψηλής ταχύτητας και υψηλής ακρίβειας επιθεώρηση PCB.5 - 5 mm και επιφάνεια ελέγχου έως 510 x 510 mmΗ μέθοδος αυτόματης ευθυγράμμισης εξασφαλίζει την ταχεία και ακριβή επιθεώρηση.
Η μέθοδος 3D επιθεώρησης που χρησιμοποιείται από το Mento-01 του επιτρέπει να ανιχνεύει με ακρίβεια ελαττώματα που οι παραδοσιακές μηχανές 2D AOI μπορεί να αγνοήσουν.Αυτό το καθιστά ιδανικό για βιομηχανίες που απαιτούν υψηλής ακρίβειας έλεγχο ποιότητας, όπως η αεροδιαστημική, αυτοκινητοβιομηχανίας και ιατρικών συσκευών.
Το λογισμικό διασύνδεσης χρήστη του Mento-01 διευκολύνει τους χειριστές να ρυθμίζουν και να λειτουργούν το μηχάνημα.διευκόλυνση της αναγνώρισης και της διόρθωσης ελαττωμάτωνΤο μηχάνημα μπορεί να χρησιμοποιηθεί για διάφορες εφαρμογές, όπως η επιθεώρηση της πάστες συγκόλλησης, η τοποθέτηση των εξαρτημάτων και η ποιότητα των αρθρώσεων συγκόλλησης.
Συνοπτικά, το Mento-01 είναι μια αξιόπιστη και αποτελεσματική μηχανή 3D AOI που είναι κατάλληλη για ένα ευρύ φάσμα εφαρμογών και σεναρίων.Οι δυνατότητες ελέγχου υψηλής ακρίβειας το καθιστούν ιδανική επιλογή για βιομηχανίες που απαιτούν αυστηρό έλεγχο ποιότητας.

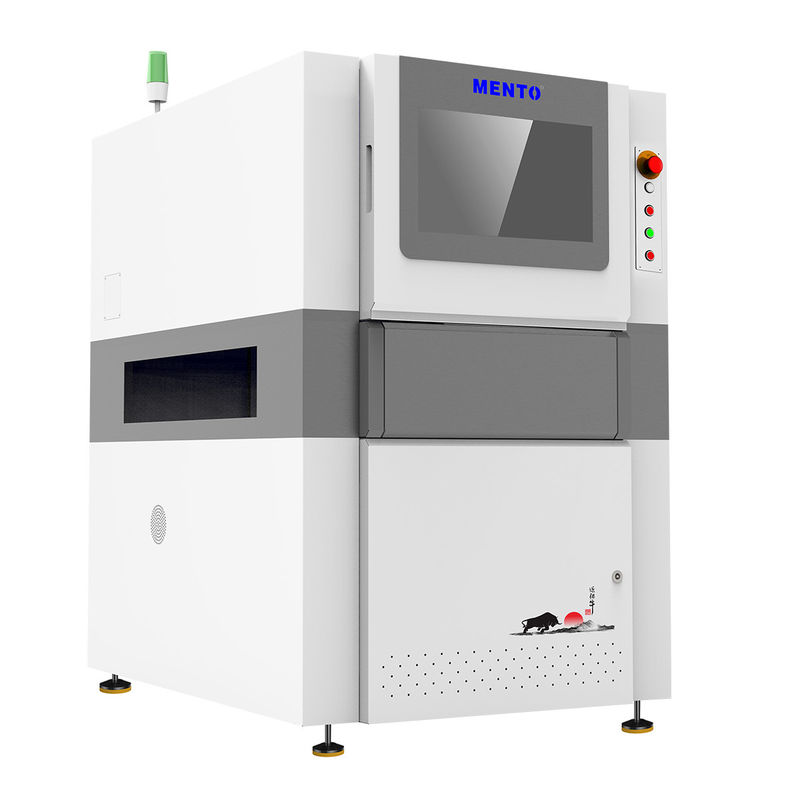

Η μηχανή 3D AOI (Automated Optical Inspection) είναι εξοπλισμός υψηλής τεχνολογίας επιθεώρησης που χρησιμοποιείται για την παραγωγή PCB.Έχει σχεδιαστεί για να ελέγχει την ποιότητα και την ακρίβεια των εξαρτημάτων που είναι τοποθετημένα στην πλακέτα PCB.
Η τεχνική υποστήριξη του προϊόντος και οι υπηρεσίες για τη μηχανή 3D AOI περιλαμβάνουν:
Our team of experienced technicians and engineers are dedicated to providing top-notch support and services to ensure that your 3D AOI machine operates at peak performance and delivers accurate inspection results.
Συσκευασία του προϊόντος:
Η μηχανή 3D AOI θα συσκευαστεί με ασφάλεια σε ένα ξύλινο κιβώτιο για να εξασφαλιστεί η ασφαλή μεταφορά..Το κιβώτιο θα σφραγιστεί με βίδες και θα σημειωθεί με εύθραυστα αυτοκόλλητα για ιδιαίτερη προσοχή.
Ναυτιλία:
Η μηχανή 3D AOI θα αποσταλεί μέσω μιας αξιόπιστης υπηρεσίας ταχυμεταφορών για να εξασφαλιστεί έγκαιρη και ασφαλή παράδοση.και ο πελάτης θα ενημερωθεί για τις λεπτομέρειες αποστολής και τον αριθμό παρακολούθησης μόλις αποσταλεί το μηχάνημα.
Ε: Ποιος είναι ο αριθμός μοντέλου της μηχανής 3D AOI;
Α: Ο αριθμός μοντέλου της μηχανής 3D AOI είναι Mento-01.
Ε: Ποιος είναι ο τόπος προέλευσης της μηχανής 3D AOI;
Α: Ο τόπος προέλευσης της μηχανής 3D AOI είναι η Κίνα Dongguan.
Ε: Ποια είναι η πιστοποίηση της μηχανής 3D AOI;
Α: Η μηχανή 3D AOI είναι πιστοποιημένη με ISO9001/ISO14001.
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για την μηχανή 3D AOI;
Α: Η ελάχιστη ποσότητα παραγγελίας για την μηχανή 3D AOI είναι 1.
Ε: Ποια είναι η τιμή της μηχανής 3D AOI;
Α: Η τιμή της μηχανής 3D AOI είναι διαπραγματεύσιμη.
Ε: Ποιος είναι ο χρόνος παράδοσης για την μηχανή 3D AOI;
Α: Ο χρόνος παράδοσης για την μηχανή 3D AOI είναι 1 εβδομάδα.
Ε: Ποιοι είναι οι όροι πληρωμής για την μηχανή 3D AOI;
Α: Οι όροι πληρωμής για την 3D μηχανή AOI είναι online.
Ε: Ποια είναι η ικανότητα εφοδιασμού της μηχανής 3D AOI;
Α: Η ικανότητα εφοδιασμού της μηχανής 3D AOI είναι 1000/μήνα.
