Σπίτι > Προϊόντα > Μηχανή SMT AOI > 2D αυτοματοποιημένη οπτική μηχανή SMT AOI Προηγμένη οπτική επιθεώρηση PCB

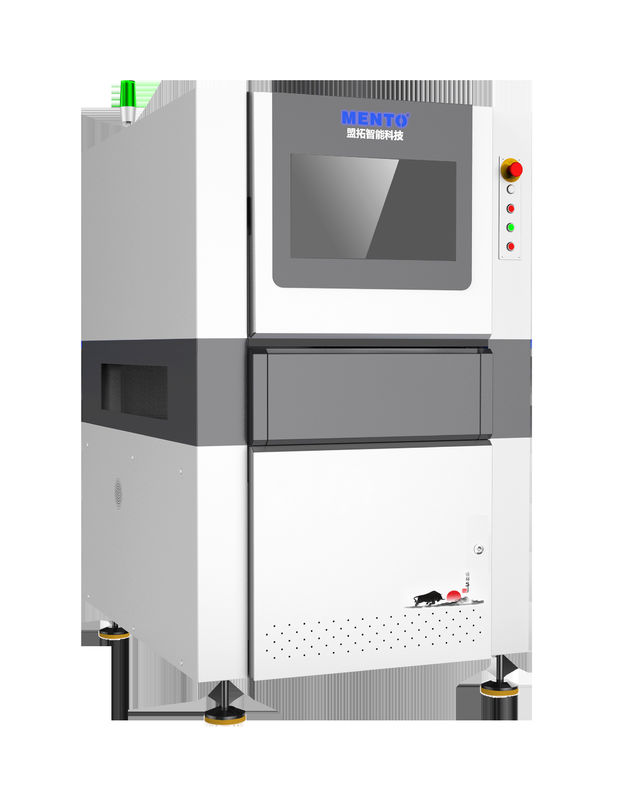

2D αυτοματοποιημένη οπτική μηχανή SMT AOI Προηγμένη οπτική επιθεώρηση PCB

Name: 2D αυτοματοποιημένη οπτική μηχανή SMT AOI Προηγμένη οπτική επιθεώρηση PCB
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2012DT
Price: Διαπραγματεύσιμα USD
Availability: InStock

Λεπτομέρειες προιόντος

Τόπος καταγωγής: Ντονγκ Γκουάν

Μάρκα: MENTO

Πιστοποίηση: FCC.ROHS,CCC

Αριθμό μοντέλου: K2012DT

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 3

Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προιόντος

Περιγραφή προϊόντων

Λεπτομέρειες προιόντος

Επισημαίνω:
                                                                                                                                                                                                                                    2D αυτοματοποιημένη μηχανή SMT AOI, Μηχανή AOI PCB Visual SMT, Μηχανή οπτικής επιθεώρησης SMT pcb


Απόφαση:	10 μm	Ηλεκτρική τροφοδοσία:	110-240V AC, 50/60Hz
Λειτουργικό σύστημα:	Λεπτομέρια	Ταχύτητα επιθεώρησης:	Μέχρι 1000 mm2/s
Λειτουργία:	Ανίχνευση ελαττωμάτων σε κυκλώματα εκτύπωσης	τύπος κάμερας:	CCD υψηλής ανάλυσης
Εφαρμογή:	Αυτοματοποιημένη οπτική επιθεώρηση	Μέγεθος:	1200 χιλιοστά x 800 χιλιοστά x 1500 χιλιοστά

Απόφαση:	10 μm
Ηλεκτρική τροφοδοσία:	110-240V AC, 50/60Hz
Λειτουργικό σύστημα:	Λεπτομέρια
Ταχύτητα επιθεώρησης:	Μέχρι 1000 mm2/s
Λειτουργία:	Ανίχνευση ελαττωμάτων σε κυκλώματα εκτύπωσης
τύπος κάμερας:	CCD υψηλής ανάλυσης
Εφαρμογή:	Αυτοματοποιημένη οπτική επιθεώρηση
Μέγεθος:	1200 χιλιοστά x 800 χιλιοστά x 1500 χιλιοστά

Περιγραφή προϊόντων

2D Αυτοματοποιημένη Οπτική Επιθεώρηση Σε Γραμμή Διπλής Τροχιάς
Μοντέλο		K2012DT
Δυνατότητα Ελέγχου	Είδη Ελέγχου	Σώμα εξαρτήματος CHIP, Συγκολλήσεις εξαρτήματος CHIP, Χαρακτήρες, Συγκολλήσεις DIP
	Ελάχιστο εξάρτημα	CHIP:01005 Βήμα:0.3mm
	Μέθοδος Ανίχνευσης	Αποσφαλμάτωση Παραμέτρων Αλγορίθμου, Μηχανική Μάθηση
Οπτικό Σύστημα	Κάμερα	Βιομηχανική έγχρωμη κάμερα υψηλής ταχύτητας 12MP
	Τηλεκεντρικός Φακός	0.36X/0.23X
	Ανάλυση	10um/15um
	Οπτικό Πεδίο	40x30mm /60x45mm
	Ταχύτητα Ανίχνευσης	3Οπτικά Πεδία/s
Μηχανικές Ιδιότητες	Πάχος PCB	0.3~10mm(Κύρτωση ≤5mm)
	Ύψος Εξαρτήματος	Πάνω 30mm, κάτω 84mm(ειδικό ύψος μπορεί να προσαρμοστεί)
	Συσκευή Οδήγησης	Σερβοκινητήρας+Βιδωτός Άξονας+Γραμμικός Οδηγός
	Ταχύτητα Κίνησης	Μέγ.600mm/s
	Ακρίβεια Τοποθέτησης	≤8um(μετά από βαθμονόμηση)
	Οδηγός Μεταφοράς PCB	Ύψος μεταφοράς ραγών PCB:900+20mm(από το έδαφος έως την επιφάνεια μεταφοράς ραγών PCB)
		Μέγιστο μέγεθος PCB: 600mmxΠ300mm (διπλή ράγα, διπλό PCB) 600mmxΠ580mm (μονή ράγα, μονό PCB)
		Ελάχιστη απόσταση μεταξύ PCB:≤90mm
Παράμετροι	Μέθοδος Σκλήρυνσης	AC220V/50Hz/2000W
	Οθόνη Ανίχνευσης	Π1000mmxΒ1380mmxΥ1600mm(χωρίς πόδια 100±20mm)
	Ακρίβεια	1100KG
	Ακρίβεια Επαναμέτρησης	≥0.5MPa
	Μέγεθος Δακτυλίου Wafer	Θερμοκρασία:5~40℃, σχετική υγρασία 25%~80%(χωρίς πάγο)
	Αριθμός Wafer που χειρίζονται ταυτόχρονα	Τυπική διεπαφή SMEMA

Χαρακτηριστικά Προϊόντος - Συστήματα Όρασης

2D αυτοματοποιημένη οπτική μηχανή SMT AOI Προηγμένη οπτική επιθεώρηση PCB

Δυνατότητες ελέγχου προϊόντος(Διπλής Τροχιάς Σε Γραμμή)

1. Λανθασμένη Τοποθέτηση 2. Εξάρτημα που Λείπει 3. Αντίστροφη Πολικότητα 4. Μη Συγκόλληση 5. Οπή Συγκόλλησης 6. Ανωμαλία Συνευθείας 7. Κακή Συγκόλληση 8. Κύρτωση Ακροδέκτη

9. Ανεπαρκής Συγκόλληση 10. Βραχυκύκλωμα 11. Μετατόπιση 12. Εξάρτημα DIP που Λείπει 13. Ακροδέκτες DIP μη εκτεταμένοι......

2D αυτοματοποιημένη οπτική μηχανή SMT AOI Προηγμένη οπτική επιθεώρηση PCB

Λανθασμένη Τοποθέτηση Εξάρτημα που Λείπει Αντίστροφη Πολικότητα Μη Συγκόλληση Κύρτωση Ακροδέκτη

2D αυτοματοποιημένη οπτική μηχανή SMT AOI Προηγμένη οπτική επιθεώρηση PCB

Ανίχνευση συνευθείας εξαρτήματος(Μονής Τροχιάς Σε Γραμμή/1.2m μονής τροχιάς σε γραμμή)

1. Υπολογισμός της γωνίας περιστροφής του εξαρτήματος

2. Υπολογισμός του εύρους μεταξύ της μέγιστης και ελάχιστης μετατόπισης του εξαρτήματος

3. Απόσταση μεταξύ εξαρτημάτων

4. Η απόσταση μεταξύ του εξαρτήματος και ενός σημείου αναφοράς ή μιας γραμμής

2D αυτοματοποιημένη οπτική μηχανή SMT AOI Προηγμένη οπτική επιθεώρηση PCB

Ανίχνευση συνευθείας (συνευθεία, απόλυτη απόσταση, εύρος συνευθείας, ορθή απόσταση)

Λειτουργία σύνδεσης δεδομένων MES και ισχυρό σύστημα SPC

1. Στατιστικά σε πραγματικό χρόνο των κορυφαίων 10 εξαρτημάτων συναγερμού

2. Επιτρέπει τον καθορισμό ενός αριθμού συναγερμών για αυτόματη διακοπή του εξοπλισμού ανάντη.

3. Εξαγωγή της εικόνας ολόκληρης της πλακέτας κάθε PCB σε πραγματικό χρόνο για μεταγενέστερη ιχνηλασιμότητα

4. Η εγχώρια αναπτυγμένη διεπαφή MES υποστηρίζει τυπικές και προσαρμοσμένες μορφές.

2D αυτοματοποιημένη οπτική μηχανή SMT AOI Προηγμένη οπτική επιθεώρηση PCB

Λειτουργία εξοικονόμησης εργασίας

Μέσω μετάδοσης δεδομένων και άλλων μεθόδων, ένα άτομο μπορεί να παρακολουθεί τα δεδομένα συναγερμού AOI πολλαπλών γραμμών, επιτυγχάνοντας έτσι μια λειτουργία εξοικονόμησης προσωπικού.

2D αυτοματοποιημένη οπτική μηχανή SMT AOI Προηγμένη οπτική επιθεώρηση PCB
