Λεπτομέρειες προιόντος
Τόπος καταγωγής: Ντονγκ Γκουάν
Μάρκα: MENTO
Πιστοποίηση: FCC.ROHS,CCC
Αριθμό μοντέλου: K2005DT
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 3
Συσκευασία λεπτομέρειες: 1200mm*1500mm*1800mm
Χρόνος παράδοσης: 20 εργάσιμες μέρες
Όροι πληρωμής: Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς: 10pcs + 20 εργάσιμες ημέρες
Τύπος προϊόντος: |
Συσκευές αυτόματης οπτικής επιθεώρησης |
Μέθοδος επιθεώρησης: |
Αυτοματοποιημένο |
Απόφαση: |
Μέχρι 5μm |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Ταξινομή ελαττωμάτων: |
Αυτοματοποιημένη ταξινόμηση και διαλογή |
Οπτικό σύστημα: |
Κάμερα υψηλής ανάλυσης |
Διαχείριση δεδομένων: |
Ανάλυση και αποθήκευση δεδομένων σε πραγματικό χρόνο |
Λογισμικό: |
Προηγμένο λογισμικό επεξεργασίας εικόνας |
Το οπτικό πεδίο: |
Μέχρι 300 mm x 300 mm |
Τύπος προϊόντος: |
Συσκευές αυτόματης οπτικής επιθεώρησης |
Μέθοδος επιθεώρησης: |
Αυτοματοποιημένο |
Απόφαση: |
Μέχρι 5μm |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Ταξινομή ελαττωμάτων: |
Αυτοματοποιημένη ταξινόμηση και διαλογή |
Οπτικό σύστημα: |
Κάμερα υψηλής ανάλυσης |
Διαχείριση δεδομένων: |
Ανάλυση και αποθήκευση δεδομένων σε πραγματικό χρόνο |
Λογισμικό: |
Προηγμένο λογισμικό επεξεργασίας εικόνας |
Το οπτικό πεδίο: |
Μέχρι 300 mm x 300 mm |

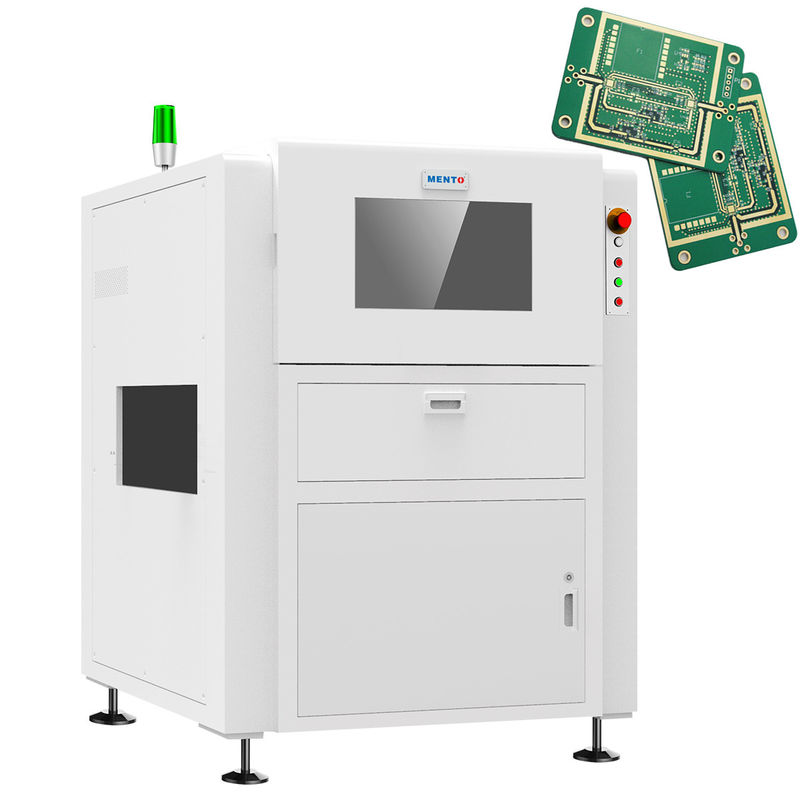

| 2D αυτοματοποιημένη οπτική επιθεώρηση σε απευθείας σύνδεση | ||
| Σχήμα | K2005DT | |
| Δοκιμαστική ικανότητα | Στοιχεία δοκιμής | Κεφάλαια CHIP, σύνδεσεις συγκόλλησης CHIP, χαρακτήρες, σύνδεσεις συγκόλλησης DIP |
| Ελάχιστο στοιχείο | CHIP: 01005 Στροφή:0.3mm | |
| Μέθοδος ανίχνευσης | Επεξεργασία παραμέτρων αλγορίθμου, μηχανική μάθηση | |
| Οπτικό σύστημα | Κάμερα | 5MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Τηλεκεντρικός φακός | 0.345X/0.22X/0.17X | |
| Απόφαση | 10um/15um/20um | |
| Επικεφαλής | 24x20mm/36x30mm/48x40mm | |
| Ταχύτητα ανίχνευσης | 3FOV/s | |
| Σύστημα λογισμικού | Λειτουργικό σύστημα | Windows10 |
| Μηχανικές ιδιότητες | Μοντέλο | 0.3~10mm ((Warp≤5mm) |
| Υψόμετρος στοιχείου | Επάνω 30mm, κάτω 84mm ((ειδικό ύψος μπορεί να προσαρμοστεί) | |
| Συσκευή οδήγησης | Σερβοκινητήρας + Στροφή μπάλας + Γραμμική οδήγηση | |
| Ταχύτητα κίνησης | Μέγιστο 600 mm/s | |
| Ακριβότητα θέσης | ≤ 8um ((μετά την βαθμονόμηση) | |
| Οδηγός μεταφοράς PCB | Υψόμετρο μεταφοράς PCB σιδηροδρομικής γραμμής:900+20mm ((από το έδαφος έως την επιφάνεια μεταφοράς PCB σιδηροδρομικής γραμμής) | |
|
Μέγιστο μέγεθος PCB: 600mmxW300mm (διπλή σιδηροτροχιά, διπλή PCB) 600mmxW580mm (μονή σιδηροδρομική γραμμή, μονό PCB) |
||
| Ελάχιστη απόσταση μεταξύ των PCB: ≤ 90 mm | ||
| Παράμετροι | Μέθοδος στεγνώσεως | Δυναμικό ρεύματος: |
| Ηθόνη ανίχνευσης | W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm) | |
| Ακριβότητα | 1100 κιλά | |
| Ακριβότητα επαναμέτρησης | ≥ 0,5MPa | |
| Μέγεθος δαχτυλιδιού βάφρου | Θερμοκρασία:5~40°C, σχετική υγρασία 25%~80% (χωρίς παγετό) | |
| Αριθμός πλακιδίων που χειρίζονται ταυτόχρονα | Πρότυπο SMEMA διεπαφή | |
Ικανότητες δοκιμής προϊόντων ((Online Dual-Track)
1.Παράκαμψη 2.Χαρούμενο συστατικό 3.Αναστροφή της πολικότητας 4.Δεν υγροποίηση 5.Δωραία της συγκόλλησης 6.Κολλινική ανωμαλία 7.Κακή συγκόλληση 8.Πιν Warpage
9. Ανεπαρκής συγκόλληση 10. Σύντομο κύκλωμα 11. Απόσβεση 12. Λείπει συστατικό DIP 13.
Λειτουργία δέσμευσης δεδομένων MES και ισχυρό σύστημα SPC
1Στατιστικά στοιχεία σε πραγματικό χρόνο των 10 κορυφαίων συστατικών συναγερμού
2- Επιτρέπει τη ρύθμιση ενός αριθμού συναγερμού για την αυτόματη διακοπή του εξοπλισμού άνω.
3Εξαγωγή ολόκληρης της εικόνας του πίνακα κάθε PCB σε πραγματικό χρόνο για μεταγενέστερη ιχνηλασιμότητα
4Το αυτόχθονες αναπτύχθηκε MES διεπαφή υποστηρίζει τις τυποποιημένες και εξατομικευμένες μορφές.
Τρόπος εξοικονόμησης εργασίας
Μέσω της μετάδοσης δεδομένων και άλλων μεθόδων, ένα άτομο μπορεί να δει τα δεδομένα συναγερμού AOI πολλαπλών γραμμών, συνειδητοποιώντας έτσι μια λειτουργία εξοικονόμησης ανθρώπων.
