Λεπτομέρειες προιόντος
Τόπος καταγωγής: Ντονγκ Γκουάν
Μάρκα: MENTO
Πιστοποίηση: FCC.ROHS,CCC
Αριθμό μοντέλου: Κ3212
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 3
Συσκευασία λεπτομέρειες: W1350xD1000xH1600mm
Χρόνος παράδοσης: 20 εργάσιμες μέρες
Όροι πληρωμής: Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς: 10pcs + 20 εργάσιμες ημέρες
AOI: |
Αυτοματοποιημένος |
Δάχος PCB: |
0,2mm - 6mm |
Διάσταση: |
1000 mm x 800 mm x 1500 mm |
Κάμερα: |
Ψηφιακή κάμερα υψηλής ανάλυσης |
Πηγή φωτός: |
LED |
Ακριβότητα επιθεώρησης: |
990,9% |
Λογισμικό: |
Προηγμένο λογισμικό επεξεργασίας εικόνας |
AOI: |
Αυτοματοποιημένος |
Δάχος PCB: |
0,2mm - 6mm |
Διάσταση: |
1000 mm x 800 mm x 1500 mm |
Κάμερα: |
Ψηφιακή κάμερα υψηλής ανάλυσης |
Πηγή φωτός: |
LED |
Ακριβότητα επιθεώρησης: |
990,9% |
Λογισμικό: |
Προηγμένο λογισμικό επεξεργασίας εικόνας |
Διαδικτυακά χαρακτηριστικά AOI
1. Αύξηση του κόστους
2- Τυποποιημένη 5 εκατομμύρια παγκόσμια έκθεση βιομηχανική χρωματική κάμερα.
3Η πρώτη εταιρεία στην Κίνα που χρησιμοποίησε τηλεκεντρικούς φακούς μεγάλου διαμέτρου (μπορούν να στοχεύσουν σε προϊόντα)
4Ανεξάρτητα αναπτυγμένο οπτικό σύστημα (συμμόρφωση της φωτεινής πηγής)
5. Υψηλή σταθερότητα ολοκληρωμένη πλατφόρμα χύτευσης
Πεδίο εφαρμογής: επιθεώρηση των αρθρώσεων συγκόλλησης και των ενσωματωμένων συσκευών

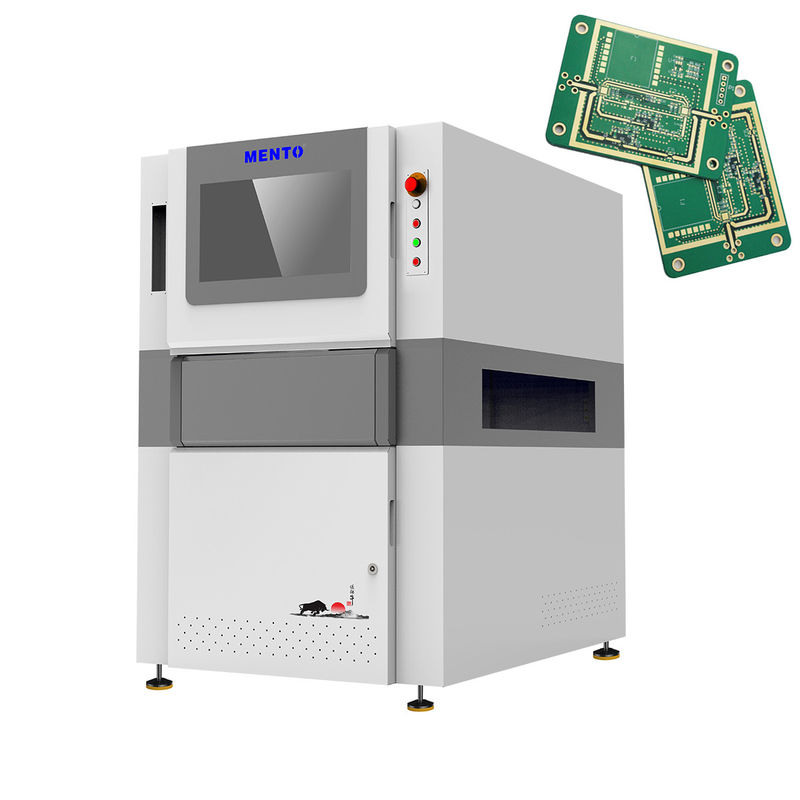

Επιθεώρηση 3D πάστες συγκόλλησης σειράς K32
| Πρότυπο συσκευής | Κ3212 | |
| Ικανότητα ανίχνευσης | Ανιχνευτικά στοιχεία | Λάθος εκτύπωση, υπερβολική συγκόλληση, ανεπαρκής συγκόλληση, συγκόλληση συγκόλλησης, συγκόλληση συγκόλλησης, ανωμαλία σχήματος, αντιστάθμιση |
| Μέθοδος σάρωσης | Σταματήστε και πηγαίνετε | |
| Οπτικό σύστημα | Κάμερα | 12MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Πηγή φωτός | Διπλή πηγή φωτός DLP (τεχνολογία μετατόπισης φάσης με ράστερ) και πηγή φωτός κόκκινου, πράσινου και μπλε (RGB) | |
| Απόφαση | 10μm & 15um (προαιρετικά) | |
| Απόδοση ανίχνευσης | Ακριβότητα ύψους (μονάδα βαθμονόμησης) | 1μm (χρησιμοποιώντας τυποποιημένο τετράγωνο βαθμονόμησης) |
| Επαναληψιμότητα όγκου | < 1% (κλασικό τεμαχίο επαλήθευσης, 3Sigma) | |
| Μέγιστη αξία αντιστάθμισης κάμψης πλάκας | ±3 mm | |
| Ικανότητα ανίχνευσης GRR | < 10% σε 6o ((+ 50% ανοχή, ανάλυση 5μm) | |
| Μέγιστο ύψος ανίχνευσης | 500 μm | |
| Λύση στο πρόβλημα της σκιάς | Τεχνολογία μετατόπισης φάσης και δικατευθυντικό σύστημα δομημένου φωτός 3D | |
| Μέθοδος αντιστάθμισης σε πραγματικό χρόνο κάμψης πλάκας | Αντιστάθμιση κάμψης πλάκας (Z-Tracking+Pad Referencing) | |
| Ελέγχου οθόνης | Χρώμα (εικόνες 3D και 2D που εμφανίζονται μαζί) | |
| Εξοπλισμός οδήγησης | Δοκιμαστικός κινητήρας+οδηγός βίδα | |
| Ταχύτητα κίνησης | 800 mm/s | |
| Ελάχιστο μετρήσιμο μέγεθος προϊόντος | 50 χιλιοστά x 50 χιλιοστά | |
| Μέγιστο μετρήσιμο μέγεθος προϊόντος | 400 χιλιοστά x 500 χιλιοστά | |
| Μοντέλο | 0.5~6mm | |
| Ρυθμίσεις πλάτους τροχιάς | Αυτόματη ρύθμιση πλάτους, χειροκίνητη ρύθμιση πλάτους | |
| Μεταφορά/εγκατάσταση πλακών κυκλωμάτων | Εγκατάσταση μεταφορέα ζώνης/πνευματικής σφραγίδας | |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά, δεξιά προς τα αριστερά. | |
| Υψόμετρος τροχιάς | 900±20 mm | |
| Διαμόρφωση υπολογιστή | Κεντρικό υπολογιστή | Η CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Παρακολούθηση | 22"LED | |
| Λειτουργικό σύστημα | Ούμπουντου | |
| Παράμετροι | Συνολικό μέγεθος | W1350xD1000xH1600mm (με εξαίρεση το φως συναγερμού) |
| Βάρος | 1100 κιλά | |
| Πηγή ισχύος | Δυναμικό ρεύματος: | |
| Πίεση αέρα | 0.5Mpa | |
| Υποστηριζόμενες από λογισμικό μορφές εισόδου | Υποστήριξη μορφότυπου Gerber (274X), ODB++ | |
| Εργαλεία στατιστικής διαχείρισης |
Ιστογράφημα, Χ-Δράμα και Διάγραμμα, Χ-Δράμα και Δράμα, Κ-Χαρτ, Κ-Π-Κ-Πκ, %Gage R & R, SPI Ημερήσιες/Εβδομαδιαίες/Μεσημερινές Εκθέσεις, σε πραγματικό χρόνο SPC& Πολλαπλή Εμφάνιση |
|
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία: 5~40°C, σχετική υγρασία: 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Πρότυπο SMEMA διεπαφή | |
Αρχή μέτρησης προφίλ φάσης
Το αντικείμενο παραμορφώνει (διαμορφώνει) το σινουσοειδές μοτίβο
Υπολογισμός της σινουσοειδούς φάσης και εύρεση ύψους (δημοδίωση)
Αντιδιαταραχές, υψηλή ακρίβεια, μεγάλη εμβέλεια
1Οι κινούμενες λωρίδες εξασφαλίζουν την ικανότητα αντίστασης στις παρεμβολές του περιβάλλοντος φωτός.
2Οι λωρίδες υψηλής συχνότητας εξασφαλίζουν αρκετά υψηλή κάθετη ανάλυση
3Οι λωρίδες χαμηλής συχνότητας εξασφαλίζουν ένα αρκετά ευρύ εύρος μέτρησης.
Πλήρης MESdαταΙΔιασύνδεσηγΕπικοινωνίεςκαι ισχυρό σύστημα SPC
1Στατιστικά στοιχεία σε πραγματικό χρόνο των δέκα κορυφαίων συστατικών συναγερμού
2. Ο αριθμός των συναγερμών μπορεί να ρυθμιστεί για να κλειδώσει το μηχάνημα
3Εξαγωγή ολόκληρης της εικόνας του πίνακα κάθε PCB σε πραγματικό χρόνο για μεταγενέστερη ιχνηλασιμότητα
