Σπίτι > Προϊόντα > Μηχανή SMT AOI > Υψηλής ακρίβειας PCB SMT AOI Μηχανή οπτική επιθεώρηση RGB οπτική

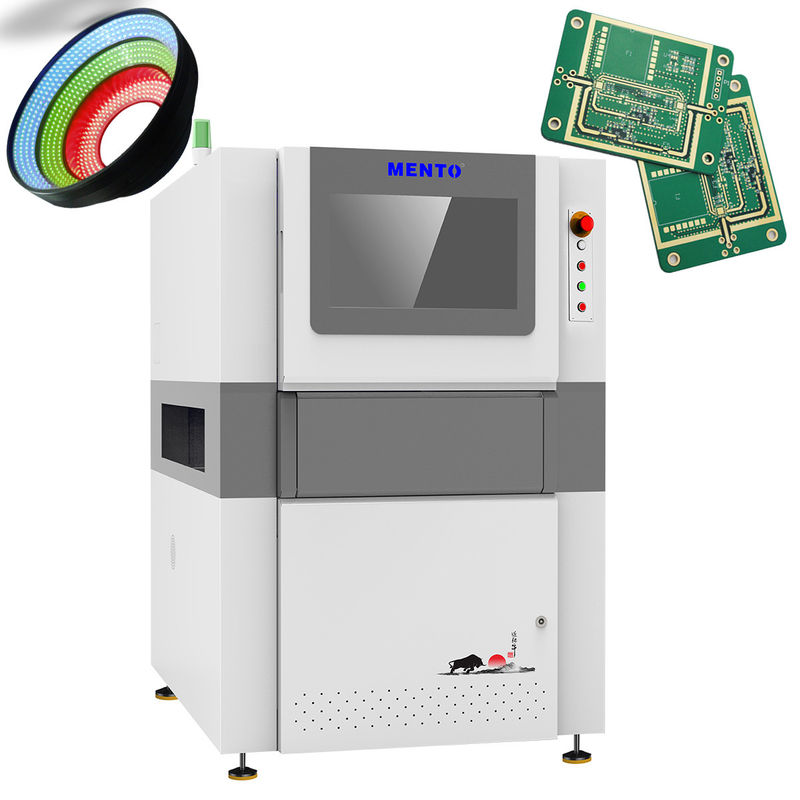

Υψηλής ακρίβειας PCB SMT AOI Μηχανή οπτική επιθεώρηση RGB οπτική

Name: Υψηλής ακρίβειας PCB SMT AOI Μηχανή οπτική επιθεώρηση RGB οπτική
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2012DT
Price: Διαπραγματεύσιμα USD
Availability: InStock

Λεπτομέρειες προιόντος

Τόπος καταγωγής: Ντονγκ Γκουάν

Μάρκα: MENTO

Πιστοποίηση: FCC.ROHS,CCC

Αριθμό μοντέλου: K2012DT

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 3

Συσκευασία λεπτομέρειες: W1140mmxD1400mmxH1600mm

Χρόνος παράδοσης: 20 εργάσιμες μέρες

Όροι πληρωμής: Λ/Κ, Τ/Τ

Δυνατότητα προσφοράς: 10pcs + 20 εργάσιμες ημέρες

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προιόντος

Περιγραφή προϊόντων

Λεπτομέρειες προιόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                    Μηχανή RGB οπτικής SMT AOI, Οπτική επιθεώρηση SMT AOI, Μηχανή οπτικής επιθεώρησης PCB υψηλής ακρίβειας


Λειτουργικό σύστημα:	Λεπτομέρια	Περιβάλλον:	10-40°C
Πηγή αέρα:	0.4-0.6Mpa	Δάχος PCB:	0.5-6mm
Οπτική πηγή:	RGB + W τετραχρώμιο ολοκληρωτικό	Άρθρο:	Μηχανή SMT AOI PCB,Συστήματα AOI
Μεταφορά:	έγκαιρη αποστολή	Εφαρμογή:	Οπτική επιθεώρηση με πάστα συγκόλλησης-SPI
Λειτουργικότητα:	Βιομηχανική χρήση - γραμμή συναρμολόγησης SMT	Ακριβότητα:	Υψηλή ακρίβεια

Λειτουργικό σύστημα:	Λεπτομέρια
Περιβάλλον:	10-40°C
Πηγή αέρα:	0.4-0.6Mpa
Δάχος PCB:	0.5-6mm
Οπτική πηγή:	RGB + W τετραχρώμιο ολοκληρωτικό
Άρθρο:	Μηχανή SMT AOI PCB,Συστήματα AOI
Μεταφορά:	έγκαιρη αποστολή
Εφαρμογή:	Οπτική επιθεώρηση με πάστα συγκόλλησης-SPI
Λειτουργικότητα:	Βιομηχανική χρήση - γραμμή συναρμολόγησης SMT
Ακριβότητα:	Υψηλή ακρίβεια

Περιγραφή προϊόντων

Αυτοματοποιημένη Οπτική Επιθεώρηση σειράς K20 προς τα κάτω

Μοντέλο συσκευής		K2012DT
Ικανότητα ανίχνευσης	Στοιχεία ανίχνευσης	Σώμα εξαρτήματος CHIP, αρμοί συγκόλλησης εξαρτήματος CHIP, χαρακτήρες, αρμοί συγκόλλησης DIP
	Μικρότερο εξάρτημα	CHIP:0201 Pitch:0.3mm
	Μέθοδος ανίχνευσης	Αποσφαλμάτωση παραμέτρων αλγορίθμου, μηχανική μάθηση
Οπτικό σύστημα	Κάμερα	Βιομηχανική έγχρωμη κάμερα υψηλής ταχύτητας 12MP
	Τηλεκεντρικός φακός	0.23X
	Ανάλυση	15um
	FOV	60x45mm
	Ταχύτητα ανίχνευσης	3FOV/s
Μηχανική ιδιότητα	Πάχος PCB	0.3~10mm(warpage≤5mm)
	Ύψος εξαρτήματος	180mm άνω, 30mm κάτω (ειδικό ύψος μπορεί να προσαρμοστεί)
	Εξοπλισμός κίνησης	Σερβοκινητήρας + βιδωτός άξονας + γραμμική ολίσθηση
	Ταχύτητα κίνησης	Μέγ. 600mm/s
	Ακρίβεια τοποθέτησης	≤8um(μετά από βαθμονόμηση)
	Ράγα μεταφοράς PCB	Ύψος μεταφοράς ράγας PCB: 900±20mm (από το έδαφος έως την επιφάνεια μεταφοράς οδηγού PCB)
		Μέγιστο μέγεθος PCB: 510mmx460mm
		Ελάχιστη απόσταση PCB: ≤90mm
Παράμετροι	Τροφοδοτικό	AC220V/50Hz/2000W
	Συνολικό μέγεθος	W1140mmxD1400mmxH1600mm (χωρίς πόδι 100±20mm)
	Βάρος	≈700KG
	Πίεση αέρα	≥0.5MPa
	Περιβαλλοντικές απαιτήσεις	Θερμοκρασία: 5~40℃, σχετική υγρασία 25%~80% (χωρίς πάγο)
	Επικοινωνία εξοπλισμού ανάντη και κατάντη	Τυπική διεπαφή SMEMA

Σχεδιασμός επιστημονικής πλατφόρμας

Σχεδιασμός κινούμενης τροχιάς βαθμού λείανσης

υψηλή ακρίβεια επανάληψης και τοποθέτησης, χαμηλός θόρυβος.

Σχεδιασμός συστήματος ελέγχου κίνησης υψηλής ακρίβειας

Αποφυγή απώλειας δεδομένων του συστήματος κίνησης, διασφάλιση υψηλής ταχύτητας και σταθερής λειτουργίας, και αποτελεσματική βελτίωση της ταχύτητας επιτάχυνσης και επιβράδυνσης της κίνησης.

Υψηλής ακρίβειας PCB SMT AOI Μηχανή οπτική επιθεώρηση RGB οπτική

Χαρακτηριστικά προϊόντος - Συστήματα Όρασης

Βιομηχανική κάμερα

Ψηφιακή βιομηχανική κάμερα πολλαπλών καρέ υψηλής ταχύτητας.

Ελεγκτής πηγής φωτός σταθερού ρεύματος

Ο ψηφιακός ελεγκτής σταθερού ρεύματος πλήρους κλειστού βρόχου διασφαλίζει τη σταθερότητα και την ομοιομορφία της φωτεινότητας της πηγής φωτός.

Τηλεκεντρικό οπτικό σύστημα

Υψηλό βάθος πεδίου, χαμηλή παραμόρφωση, πλήρες pixel, σχεδιασμός σταθερής ανάλυσης.

Ικανότητα επιθεώρησης προϊόντος

1. Λάθος εξάρτημα 2. Ελλιπές εξάρτημα 3. Ανάποδα 4. Εικονική συγκόλληση 5. Τρύπα καλάι 6. Συνεχόμενη γραμμή 7. Ψευδής συγκόλληση 8. Ποδίσκος 9. Λιγότερο καλάι

10. Συνεχόμενο καλάι 11. Λιγότερο καλάι αρμού συγκόλλησης DIP 12. Μετατόπιση θέσης 13. Βύσμα διαρροής DIP 14. DIP μη εξαγόμενο πόδι...

Υψηλής ακρίβειας PCB SMT AOI Μηχανή οπτική επιθεώρηση RGB οπτική

Λειτουργία σύνδεσης δεδομένων MES και ισχυρό σύστημα SPC

1. Πραγματικός χρόνος στατιστικών των κορυφαίων 10 εξαρτημάτων συναγερμού

2. Επιτρέπει τον ορισμό ενός αριθμού συναγερμών για αυτόματη διακοπή του εξοπλισμού ανάντη.

3. Εξαγωγή ολόκληρης της εικόνας της πλακέτας κάθε PCB σε πραγματικό χρόνο για μετέπειτα ιχνηλασιμότητα

4. Η εγχώρια αναπτυγμένη διεπαφή MES υποστηρίζει τυπικές και προσαρμοσμένες μορφές.

Υψηλής ακρίβειας PCB SMT AOI Μηχανή οπτική επιθεώρηση RGB οπτική
