Λεπτομέρειες προιόντος
Τόπος καταγωγής: Ντονγκ Γκουάν
Μάρκα: MENTO
Πιστοποίηση: FCC.ROHS,CCC
Αριθμό μοντέλου: M2065
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 3
Συσκευασία λεπτομέρειες: 1200mm*1500mm*1800mm
Χρόνος παράδοσης: 20 εργάσιμες μέρες
Ταχύτητα επιθεώρησης: |
μέχρι 1500mm/S |
Το οπτικό πεδίο: |
20mm X 20mm |
Εφαρμογή: |
Επιθεώρηση PCB |
Απόφαση: |
5μm |
Τύπος προϊόντος: |
Αυτοματοποιημένο σύστημα οπτικής ελέγχου |
Διασύνδεση: |
USB/Ethernet |
Μέθοδος επιθεώρησης: |
Οπτική επιθεώρηση |
Ηλεκτρική τροφοδοσία: |
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 220V/50HZ |
Φωτισμός: |
LED |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Λογισμικό: |
Λογισμικό AOI |
Μέγεθος: |
600 mm x 600 mm x 700 mm |
Κάμερα: |
CCD υψηλής ανάλυσης |
Εγγύηση: |
1 έτος |
Βάρος: |
50 κιλά |
Ταχύτητα επιθεώρησης: |
μέχρι 1500mm/S |
Το οπτικό πεδίο: |
20mm X 20mm |
Εφαρμογή: |
Επιθεώρηση PCB |
Απόφαση: |
5μm |
Τύπος προϊόντος: |
Αυτοματοποιημένο σύστημα οπτικής ελέγχου |
Διασύνδεση: |
USB/Ethernet |
Μέθοδος επιθεώρησης: |
Οπτική επιθεώρηση |
Ηλεκτρική τροφοδοσία: |
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 220V/50HZ |
Φωτισμός: |
LED |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Λογισμικό: |
Λογισμικό AOI |
Μέγεθος: |
600 mm x 600 mm x 700 mm |
Κάμερα: |
CCD υψηλής ανάλυσης |
Εγγύηση: |
1 έτος |
Βάρος: |
50 κιλά |

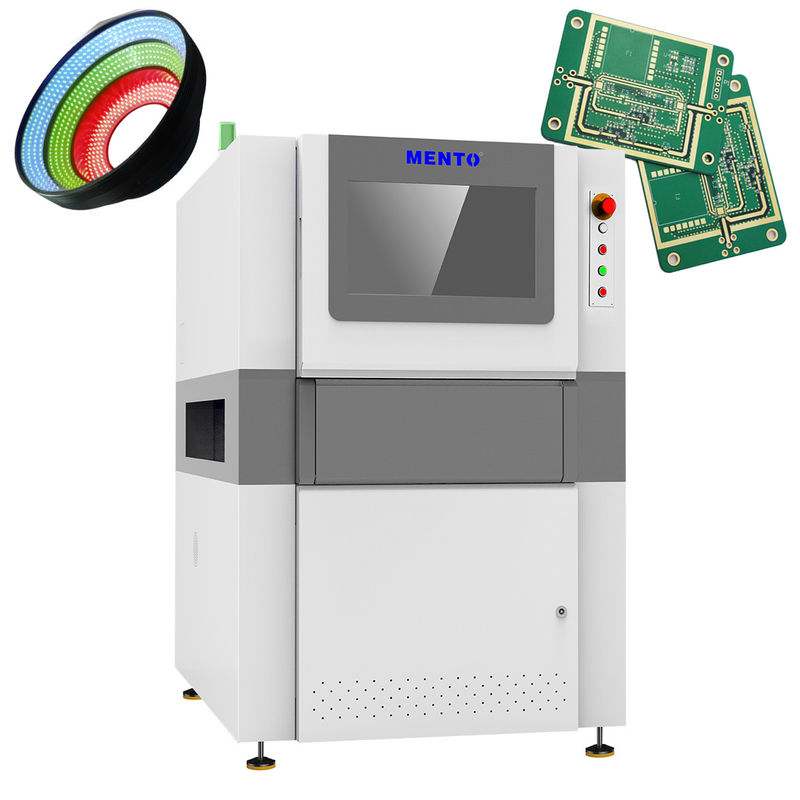

Επιθεώρηση εμφάνισης ΜΙΝΙ LED της σειράς M20
| Σχήμα | M2065 | ||||
| Επιθεώρηση | Στοιχεία επιθεώρησης | Λάθος σύνδεση, λανθασμένη σύνδεση, κατεστραμμένο πίνακα, μετατόπιση πίνακα, κλίση πίνακα, αναστροφή πίνακα, λανθασμένη πολικότητα, σωματίδια, άρση πίνακα, κακή συντεταγμένη | |||
| Μέθοδος επιθεώρησης | Επεξεργασία εικόνας, μηχανική μάθηση | ||||
| Οπτικό σύστημα | Κάμερα | 65MP | 25MP | 20MP | 12MP |
| Δακτυλίδια | Δυοκεντρικός φακός υψηλής ανάλυσης | ||||
| Απόφαση | 4μm(2,4μm~10μm προαιρετικά) RGB ((προσαρμόσιμα) | ||||
| Πηγή φωτός | RGB προσαρμόσιμο | ||||
| Αποτελεσματικότητα | Σταματήστε και μετά πηγαίνετε: 3FOV/s | Αεροπορική βολή: 10FOV/s | |||
| Διαμόρφωση υπολογιστή | ΕΠ | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB SSD:250G, HDD:2T | |||
| Παρακολούθηση | 22 "LED | ||||
| Λειτουργικό σύστημα | Ούμπουντου | ||||
| Επιδόσεις επιθεώρησης | Μοντέλο | 1 ~ 5 mm | |||
| Μέγιστο επιτρεπόμενο ύψος στοιχείου | Επάνω 20mm, κάτω 30mm (προσαρμόζεται) | ||||
| Οδηγός | Σερβοκινητήρας+οδηγός βίδας | ||||
| Ταχύτητα κίνησης | Μέγιστο: 600 mm/s | ||||
| Υψόμετρος συσσωρευτή PCB | 900+20mm ((από το πάτωμα έως την επιφάνεια του φωτιστικού) | ||||
| Παράμετροι | Μέγεθος PCB | Μέγιστο: 600mmx500mm ((μοναδική τροχιά, ρυθμιζόμενο πλάτος τροχιάς) | |||
| Δύναμη | Δυναμικό ισχύος: | ||||
| Μέγεθος | W1350xD1000xH1650mm ((χωρίς φως συναγερμού) | ||||
| Βάρος | ≈1100KG | ||||
| Απαιτούμενη πίεση αέρα | ≥ 0,5Mpa | ||||
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία:5~40°C, RH 25%~80% (χωρίς παγετό) | ||||
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Τυποποιημένη διεπαφή SMEMA / επικοινωνία δεδομένων με τον συνδετή | ||||
Μέτρηση πλατφόρμας/Ελέγχος πλατφόρμας/Τυπογράφημα πάστας συγκόλλησης/SPI/Συνδετήρας πεπιεσμένου/Προεπιστροφή AOI/
Φούρνος επαναπροβολής/ΑΕΠ μετά την επαναπροβολή/Ελέγχος φωτισμού/Ελέγχος κολλοειδών/Μάρκερ λέιζερ/Αναπροβολή
