Λεπτομέρειες προιόντος
Τόπος καταγωγής: Ντονγκ Γκουάν
Μάρκα: MENTO
Πιστοποίηση: FCC.ROHS,CCC
Αριθμό μοντέλου: M2020
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 3
Συσκευασία λεπτομέρειες: W1350xD1000xH1600mm
Χρόνος παράδοσης: 20 εργάσιμες μέρες
Δυνατότητα προσφοράς: 10pcs + 20 εργάσιμες ημέρες
Εφαρμογή: |
Επιθεώρηση PCB |
Ταχύτητα επιθεώρησης: |
Μέχρι 25 cm2/s |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Τύπος: |
Αυτοματοποιημένη οπτική επιθεώρηση |
Ηλεκτρική τροφοδοσία: |
110-240V εναλλασσόμενο ρεύμα |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Σχήμα: |
Ελεγκτής |
Συνδεσιμότητα: |
Ethernet |
Απόφαση: |
10 μm |
Φωτισμός: |
LED |
Λογισμικό: |
Ενστικτώδες GUI |
Εφαρμογή: |
Επιθεώρηση PCB |
Ταχύτητα επιθεώρησης: |
Μέχρι 25 cm2/s |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Τύπος: |
Αυτοματοποιημένη οπτική επιθεώρηση |
Ηλεκτρική τροφοδοσία: |
110-240V εναλλασσόμενο ρεύμα |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Σχήμα: |
Ελεγκτής |
Συνδεσιμότητα: |
Ethernet |
Απόφαση: |
10 μm |
Φωτισμός: |
LED |
Λογισμικό: |
Ενστικτώδες GUI |

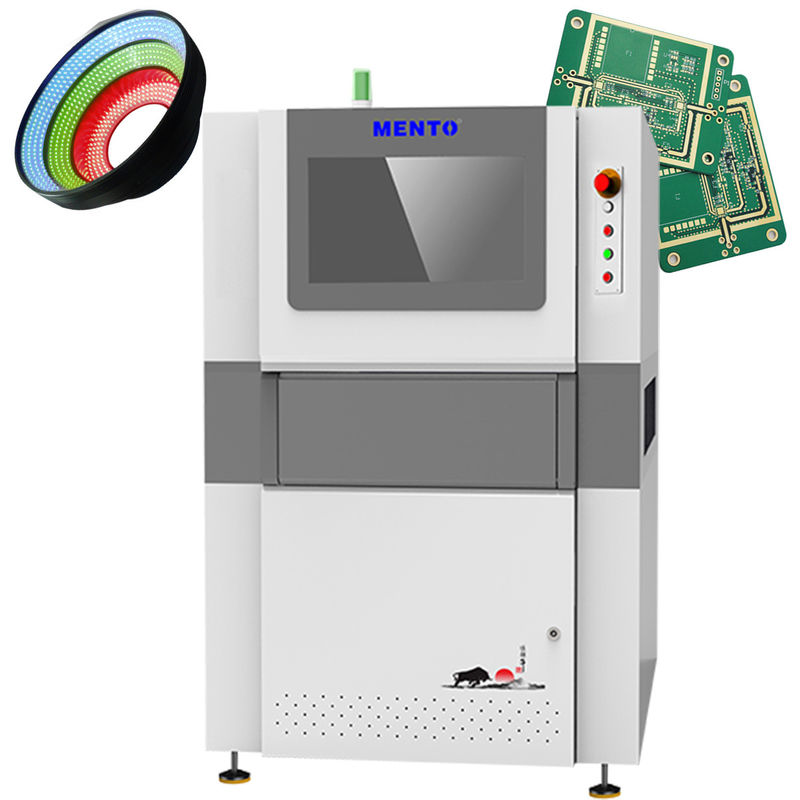

Επιθεώρηση εμφάνισης ΜΙΝΙ LED της σειράς M20
| Σχήμα | M2020 | |
| Επιθεώρηση | Στοιχεία επιθεώρησης | Λάθος σύνδεση, λανθασμένη σύνδεση, κατεστραμμένο πίνακα, μετατόπιση πίνακα, κλίση πίνακα, αναστροφή πίνακα, λανθασμένη πολικότητα, σωματίδια, άρση πίνακα, κακή συντεταγμένη |
| Μέθοδος επιθεώρησης | Επεξεργασία εικόνας, μηχανική μάθηση | |
| Οπτικό σύστημα | Κάμερα | 20MP |
| Δακτυλίδια | Δυοκεντρικός φακός υψηλής ανάλυσης | |
| Απόφαση | 4μm(2,4μm~10μm προαιρετικά) RGB ((προσαρμόσιμα) | |
| Πηγή φωτός | RGB προσαρμόσιμο | |
| Αποτελεσματικότητα | Σταματήστε και μετά πηγαίνετε: 3FOV/s | |
| Διαμόρφωση υπολογιστή | ΕΠ | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB SSD:250G, HDD:2T |
| Παρακολούθηση | 22 "LED | |
| Λειτουργικό σύστημα | Ούμπουντου | |
| Επιδόσεις επιθεώρησης | Μοντέλο | 1 ~ 5 mm |
| Μέγιστο επιτρεπόμενο ύψος στοιχείου | Επάνω 20mm, κάτω 30mm (προσαρμόζεται) | |
| Οδηγός | Σερβοκινητήρας+οδηγός βίδας | |
| Ταχύτητα κίνησης | Μέγιστο: 600 mm/s | |
| Υψόμετρος συσσωρευτή PCB | 900+20mm ((από το πάτωμα έως την επιφάνεια του φωτιστικού) | |
| Παράμετροι | Μέγεθος PCB | Μέγιστο: 600mmx500mm ((μοναδική τροχιά, ρυθμιζόμενο πλάτος τροχιάς) |
| Δύναμη | Δυναμικό ισχύος: | |
| Μέγεθος | W1350xD1000xH1650mm ((χωρίς φως συναγερμού) | |
| Βάρος | ≈1100KG | |
| Απαιτούμενη πίεση αέρα | ≥ 0,5Mpa | |
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία:5~40°C, RH 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Τυποποιημένη διεπαφή SMEMA / επικοινωνία δεδομένων με τον συνδετή | |
Μέτρηση πλατφόρμας/Ελέγχος πλατφόρμας/Τυπογράφημα πάστας συγκόλλησης/SPI/Συνδετήρας πεπιεσμένου/Προεπιστροφή AOI/
Φούρνος επαναπροβολής/ΑΕΠ μετά την επαναπροβολή/Ελέγχος φωτισμού/Ελέγχος κολλοειδών/Μάρκερ λέιζερ/Αναπροβολή
Σχεδιασμός επιστημονικής πλατφόρμας
Η τεχνολογία παγκόσμιας βαθμονόμησης εξαιρετικά υψηλής ακρίβειας εξασφαλίζει την ακριβή μέτρηση των ανωμαλιών μετατόπισης, κλίσης και συγκυριακότητας των εξαρτημάτων και παράγει περαιτέρω ποσοτικά αποτελέσματα.
Δυνατότητα ελέγχου κίνησης σε επίπεδο μικρών
Το σύστημα ελέγχου κλειστού κυκλώματος εξασφαλίζει ακρίβεια θέσης 1 μm.
Ηλεκτρονικός έλεγχος IO
Μακρά διάρκεια ζωής, σταθερή και αθόρυβη: ένδειξη κατάστασης φωτισμού LED.
Έκδοση αξίας εκτόξευσης (offset value)
Ανίχνευση κολινειακότητας (κολινειακότητα, απόλυτη απόσταση, εύρος κολινειακότητας, δεξιά απόσταση)
Σύστημα όρασης
Βιομηχανική κάμερα
Βιομηχανική κάμερα υψηλής ακρίβειας.
Τηλεκεντρικό οπτικό σύστημα
Μεγάλο βάθος πεδίου, χαμηλή στρέβλωση, πλήρη εικόνα, σταθερή ανάλυση.
Ελεγκτής φωτεινής πηγής σταθερού ρεύματος
Ο πλήρως κλειστός ψηφιακός ελεγκτής σταθερού ρεύματος εξασφαλίζει τη σταθερότητα και την ομοιομορφία της φωτεινότητας της φωτεινής πηγής.
Προεπεξεργασία εικόνας (IPE)
Μια ποικιλία προεπεξεργασίας εικόνας, που υποστηρίζει προσαρμοσμένο IPE (συνίσταται από τον χειριστή.() +-*/
που μπορεί να αναδείξει καλύτερα τα χαρακτηριστικά της εικόνας.
