Περιγραφή του προϊόντος:
| 3DΕπιθεώρηση πάστες συγκόλλησης |
| Πρότυπο συσκευής |
Κ3212 |
| Ικανότητα ανίχνευσης |
Ανιχνευτικά στοιχεία |
Λάθος εκτύπωση, υπερβολική συγκόλληση, ανεπαρκής συγκόλληση, συγκόλληση συγκόλλησης, συγκόλληση συγκόλλησης, ανωμαλία σχήματος, αντιστάθμιση |
| Μέθοδος σάρωσης |
Σταματήστε και πηγαίνετε |
| Οπτικό σύστημα |
Κάμερα |
12MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Πηγή φωτός |
Διπλή πηγή φωτός DLP (τεχνολογία μετατόπισης φάσης με ράστερ) και πηγή φωτός κόκκινου, πράσινου και μπλε (RGB) |
| Απόφαση |
10μm & 15um (προαιρετικά) |
| Απόδοση ανίχνευσης |
Ακριβότητα ύψους (μονάδα βαθμονόμησης) |
1μm (χρησιμοποιώντας τυποποιημένο τετράγωνο βαθμονόμησης) |
| Επαναληψιμότητα όγκου |
< 1% (κλασικό τεμαχίο επαλήθευσης, 3Sigma) |
| Μέγιστη αξία αντιστάθμισης κάμψης πλάκας |
±3 mm |
| Ικανότητα ανίχνευσης GRR |
< 10% σε 6o ((+ 50% ανοχή, ανάλυση 5μm) |
| Μέγιστο ύψος ανίχνευσης |
500 μm |
| Λύση στο πρόβλημα της σκιάς |
Τεχνολογία μετατόπισης φάσης και δικατευθυντικό σύστημα δομημένου φωτός 3D |
| Μέθοδος αντιστάθμισης σε πραγματικό χρόνο κάμψης πλάκας |
Αντιστάθμιση κάμψης πλάκας (Z-Tracking+Pad Referencing) |
| Ελέγχου οθόνης |
Χρώμα (εικόνες 3D και 2D που εμφανίζονται μαζί) |
| Εξοπλισμός οδήγησης |
Δοκιμαστικός κινητήρας+οδηγός βίδα |
| Ταχύτητα κίνησης |
800 mm/s |
| Ελάχιστο μετρήσιμο μέγεθος προϊόντος |
50 χιλιοστά x 50 χιλιοστά |
| Μέγιστο μετρήσιμο μέγεθος προϊόντος |
400 χιλιοστά x 500 χιλιοστά |
| Μοντέλο |
0.5~6mm |
| Ρυθμίσεις πλάτους τροχιάς |
Αυτόματη ρύθμιση πλάτους, χειροκίνητη ρύθμιση πλάτους |
| Μεταφορά/εγκατάσταση πλακών κυκλωμάτων |
Εγκατάσταση μεταφορέα ζώνης/πνευματικής σφραγίδας |
| Κατεύθυνση μεταφοράς |
Από αριστερά προς τα δεξιά, δεξιά προς τα αριστερά. |
| Υψόμετρος τροχιάς |
900±20 mm |
| Διαμόρφωση υπολογιστή |
Κεντρικό υπολογιστή |
Η CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Παρακολούθηση |
22"LED |
| Λειτουργικό σύστημα |
Ούμπουντου |
| Παράμετροι |
Συνολικό μέγεθος |
W1350xD1000xH1600mm (με εξαίρεση το φως συναγερμού) |
| Βάρος |
1100 κιλά |
| Πηγή ισχύος |
Δυναμικό ρεύματος: |
| Πίεση αέρα |
0.5Mpa |
| Υποστηριζόμενες από λογισμικό μορφές εισόδου |
Υποστήριξη μορφότυπου Gerber (274X), ODB++ |
| Εργαλεία στατιστικής διαχείρισης |
Ιστογράφημα, Χ-Δράμα και Διάγραμμα, Χ-Δράμα και Δράμα, Κ-Χαρτ, Κ-Π-Κ-Πκ,
%Gage R & R, SPI Ημερήσιες/Εβδομαδιαίες/Μεσημερινές Εκθέσεις, σε πραγματικό χρόνο SPC& Πολλαπλή Εμφάνιση
|
| Περιβαλλοντικές απαιτήσεις |
Θερμοκρασία: 5~40°C, σχετική υγρασία: 25%~80% (χωρίς παγετό) |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού |
Πρότυπο SMEMA διεπαφή |

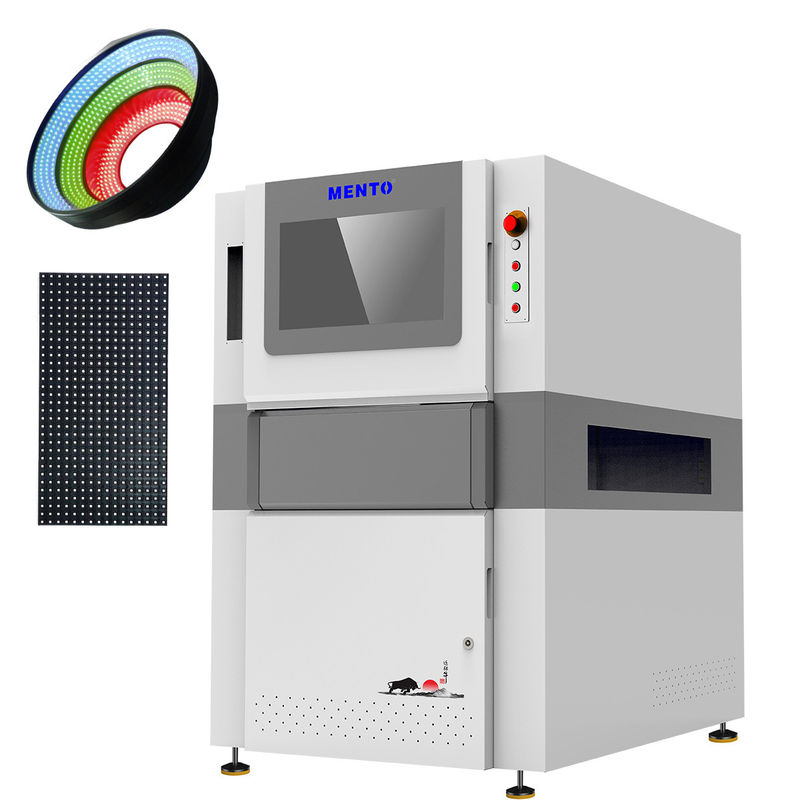

Αυτή η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης είναι εξοπλισμένη με κάμερα CCD υψηλής ανάλυσης που παράγει σαφείς και λεπτομερείς εικόνες των PCB.Αυτός ο τύπος κάμερας επιτρέπει στο μηχάνημα να ανιχνεύει ακόμη και τα παραμικρά ελαττώματα και ανωμαλίες στα PCB, διασφαλίζοντας ότι ελέγχονται διεξοδικά για την ποιότητα και την αξιοπιστία τους.
Το μηχάνημα λειτουργεί με το λειτουργικό σύστημα Windows, γεγονός που το καθιστά εύκολο στη χρήση και εξαιρετικά συμβατό με άλλα συστήματα.Μπορείτε εύκολα να το ενσωματώσετε στην υπάρχουσα γραμμή παραγωγής σας χωρίς να ανησυχείτε για θέματα συμβατότητας.
Η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης έχει συμπαγές και ανθεκτικό σχεδιασμό, με διαστάσεις 1200 mm X 1000 mm X 1500 mm.Αυτό το κάνει εύκολο να χωρέσει σε οποιαδήποτε γραμμή παραγωγής χωρίς να καταλαμβάνει πολύ χώροΕίναι επίσης ελαφρύ και εύκολο να μετακινηθεί, καθιστώντας το ιδανικό για χρήση σε διαφορετικές τοποθεσίες.
Το λογισμικό που χρησιμοποιείται από την αυτοματοποιημένη μηχανή οπτικής επιθεώρησης είναι γνωστό για το διαισθητικό GUI του, το οποίο το καθιστά εύκολο στη χρήση και πλοήγηση.Αυτό εξασφαλίζει ότι μπορείτε εύκολα να χειριστείτε το μηχάνημα χωρίς να απαιτείται εκτεταμένη εκπαίδευση ή τεχνικές γνώσεις.
Συνοπτικά, η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης είναι ένας ισχυρός και αξιόπιστος εξοπλισμός επιθεώρησης SMT που παρέχει ακριβή και αποτελεσματική επιθεώρηση των κυκλωμάτων.Το εύκολο στη χρήση προγραμματισμό του, κάμερα CCD υψηλής ανάλυσης, λειτουργικό σύστημα Windows, συμπαγές σχεδιασμό και διαισθητικό GUI το καθιστούν την ιδανική επιλογή για οποιαδήποτε γραμμή παραγωγής που απαιτεί ακριβή και αξιόπιστη επιθεώρηση PCB.
Χαρακτηριστικά:
- Ονομασία προϊόντος: Αυτοματοποιημένη μηχανή οπτικής επιθεώρησης
- Βάρος: 500kg
- Ταχύτητα επιθεώρησης: Μέχρι 1000 mm/s
- Τύπος φωτισμού: LED
- Τύπος κάμερας: CCD υψηλής ανάλυσης
- Ηλεκτρική τροφοδοσία: AC 100-240V, 50/60Hz
Αυτή η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης είναι μια ισχυρή μηχανή επιθεώρησης PCB που χρησιμοποιεί οπτικές μεθόδους επιθεώρησης.μπορεί να ανιχνεύει γρήγορα και με ακρίβεια ελαττώματα στα PCBΗ μηχανή αυτόματης οπτικής επιθεώρησης AOI είναι ένα απαραίτητο εργαλείο για κάθε κατασκευαστή PCB ή συναρμολογητή.
Τεχνικές παραμέτρους:
Η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης είναι κατάλληλη για διάφορες περιπτώσεις και σενάρια εφαρμογής προϊόντων, συμπεριλαμβανομένων:
- Επιθεώρηση PCB
- Επιθεώρηση SMT
- Τεχνολογία επιφανειακής τοποθέτησης
- Τεχνολογία διάτρησης
- Επιθεώρηση QC
Η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης μας είναι εξοπλισμένη με κάμερα CCD υψηλής ανάλυσης, που επιτρέπει την ακριβή και λεπτομερή επιθεώρηση των προϊόντων.παρέχοντας ευρύ χώρο για προϊόντα διαφόρων μεγεθών.
Το ευφυές λογισμικό GUI διευκολύνει τη λειτουργία του μηχανήματος, ακόμη και για όσους έχουν περιορισμένη τεχνική εμπειρία.Η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης μας είναι τόσο συμπαγή όσο και ανθεκτική.
Στην Mento, προσφέρουμε ανταγωνιστικές τιμές για την αυτοματοποιημένη μηχανή οπτικής επιθεώρησης.προσφέρουμε ευέλικτους όρους πληρωμής, συμπεριλαμβανομένων των επιλογών ηλεκτρονικής πληρωμής.
Η ικανότητά μας για προμήθειες είναι 1000 το μήνα, εξασφαλίζοντας ότι μπορούμε να καλύψουμε τις απαιτήσεις ακόμα και των μεγαλύτερων εγκαταστάσεων παραγωγής.Δεν θα χρειαστεί να περιμένετε πολύ για να αρχίσετε να επωφελείστε από την αυτοματοποιημένη μηχανή οπτικής επιθεώρησης.
Επικοινωνήστε με την Mento σήμερα για να μάθετε περισσότερα για τα προϊόντα και τις υπηρεσίες μας.
Προσαρμογή:
Η Mento, ένα κορυφαίο εμπορικό σήμα στη βιομηχανία μηχανών AOI (Automated Optical Inspection), προσφέρει κορυφαίο εξοπλισμό ελέγχου SMT (Surface Mount Technology) για όλες τις ανάγκες οπτικής επιθεώρησης.Τα μηχανήματα AOI μας χρησιμοποιούν προηγμένες μεθόδους οπτικής επιθεώρησης για να διασφαλίσουν ότι τα προϊόντα σας πληρούν τα υψηλότερα πρότυπα ποιότητας.
Οι μηχανές μας κατασκευάζονται στην Κίνα Dongguan και έρχονται με πιστοποιητικά ISO9001 / ISO14001. Έχουμε μια ελάχιστη ποσότητα παραγγελίας 1 και οι τιμές μας είναι διαπραγματεύσιμες. Με την ικανότητα εφοδιασμού 1000 / μήνα,Οι όροι πληρωμής μας είναι online για την ευκολία σας.
Η μηχανή Mento AOI έχει βάρος 500kg και ανάλυση 5um. Διαθέτει ένα διαισθητικό λογισμικό GUI και έναν τύπο κάμερας CCD υψηλής ανάλυσης.
Για τις ανάγκες προσαρμογής σας, προσφέρουμε υπηρεσίες προσαρμογής προϊόντων για να διασφαλίσουμε ότι η μηχανή AOI σας είναι προσαρμοσμένη στις συγκεκριμένες απαιτήσεις σας.Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα για τις υπηρεσίες προσαρμογής προϊόντων μας και πώς μπορούμε να βοηθήσουμε την επιχείρησή σας.
Υποστήριξη και υπηρεσίες:
Η τεχνική υποστήριξη και οι υπηρεσίες του προϊόντος της αυτοματοποιημένης μηχανής οπτικής επιθεώρησης περιλαμβάνουν:
- Βοήθεια εγκατάστασης και εγκατάστασης
- Εξάλειψη προβλημάτων και διάγνωση τεχνικών προβλημάτων
- Ενημέρωση και αναβάθμιση λογισμικού
- Υπηρεσίες επισκευής και συντήρησης επί τόπου
- Υπηρεσίες τεχνικής κατάρτισης και συμβουλευτικής
- Απομακρυσμένη τεχνική υποστήριξη για ταχεία επίλυση προβλημάτων
Συσκευή και αποστολή:
Συσκευασία του προϊόντος:
- Η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης θα συσκευαστεί με ασφάλεια σε ένα ανθεκτικό χαρτόνι.
- Το μηχάνημα θα προστατεύεται με εμβλήματα αφρού για να αποφεύγεται οποιαδήποτε ζημιά κατά τη μεταφορά.
- Όλα τα απαραίτητα καλώδια και αξεσουάρ θα περιλαμβάνονται στο πακέτο.
- Το πακέτο θα περιλαμβάνει επίσης εγχειρίδιο χρήσης και οδηγό εγκατάστασης.
Ναυτιλία:
- Η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης θα αποσταλεί μέσω μιας αξιόπιστης υπηρεσίας ταχυδρομείου.
- Τα έξοδα αποστολής υπολογίζονται με βάση τον προορισμό και τη μέθοδο αποστολής που επιλέγει ο πελάτης.
- Ο χρόνος αποστολής θα διαφέρει ανάλογα με την τοποθεσία του πελάτη.
- Ο αριθμός παρακολούθησης παρέχεται στον πελάτη μόλις το προϊόν έχει αποσταλεί.
Γενικά ερωτήματα:
Ε: Ποιο είναι το εμπορικό σήμα της αυτοματοποιημένης μηχανής οπτικής επιθεώρησης;
Α: Το εμπορικό σήμα της αυτοματοποιημένης μηχανής οπτικής επιθεώρησης είναι Mento.
Ε: Πού κατασκευάζεται η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης;
Α: Η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης κατασκευάζεται στο Dongguan της Κίνας.
Ε: Είναι πιστοποιημένη η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης;
Α: Ναι, η αυτοματοποιημένη μηχανή οπτικής επιθεώρησης είναι πιστοποιημένη με ISO9001/ISO14001.
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για την αυτοματοποιημένη μηχανή οπτικής επιθεώρησης;
Α: Η ελάχιστη ποσότητα παραγγελίας για την αυτοματοποιημένη μηχανή οπτικής επιθεώρησης είναι 1.
Ε: Ποιοι είναι οι όροι πληρωμής για την αυτοματοποιημένη μηχανή οπτικής επιθεώρησης;
Α: Οι όροι πληρωμής για την αυτοματοποιημένη μηχανή οπτικής επιθεώρησης είναι διαδικτυακοί.
Ε: Ποια είναι η ικανότητα τροφοδοσίας της αυτοματοποιημένης μηχανής οπτικής επιθεώρησης;
Α: Η εφοδιαστική ικανότητα της αυτοματοποιημένης μηχανής οπτικής επιθεώρησης είναι 1000 μονάδες ανά μήνα.
Ε: Ποια είναι η τιμή της αυτοματοποιημένης μηχανής οπτικής επιθεώρησης;
Α: Η τιμή της αυτοματοποιημένης μηχανής οπτικής επιθεώρησης είναι διαπραγματεύσιμη.
Ε: Ποιος είναι ο χρόνος παράδοσης για την αυτοματοποιημένη μηχανή οπτικής επιθεώρησης;
Α: Ο χρόνος παράδοσης για την αυτοματοποιημένη μηχανή οπτικής επιθεώρησης είναι 1 εβδομάδα.
