Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα dongguan
Μάρκα: Mento
Πιστοποίηση: ISO9001/ISO14001
Αριθμό μοντέλου: Κ3212
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)
Χρόνος παράδοσης: 3 εβδομάδες
Όροι πληρωμής: online, L/C, T/T
Δυνατότητα προσφοράς: 1000/μήνα
Ηλεκτρική τροφοδοσία: |
Εναλλασσόμενο ρεύμα 220V, 50HZ |
Πηγή φωτός: |
LED |
Μέθοδος επιθεώρησης: |
3D επιθεώρηση |
Διασύνδεση: |
Ethernet |
Ταχύτητα επιθεώρησης: |
1000mm/s |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Ηλεκτρική τροφοδοσία: |
Εναλλασσόμενο ρεύμα 220V, 50HZ |
Πηγή φωτός: |
LED |
Μέθοδος επιθεώρησης: |
3D επιθεώρηση |
Διασύνδεση: |
Ethernet |
Ταχύτητα επιθεώρησης: |
1000mm/s |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |

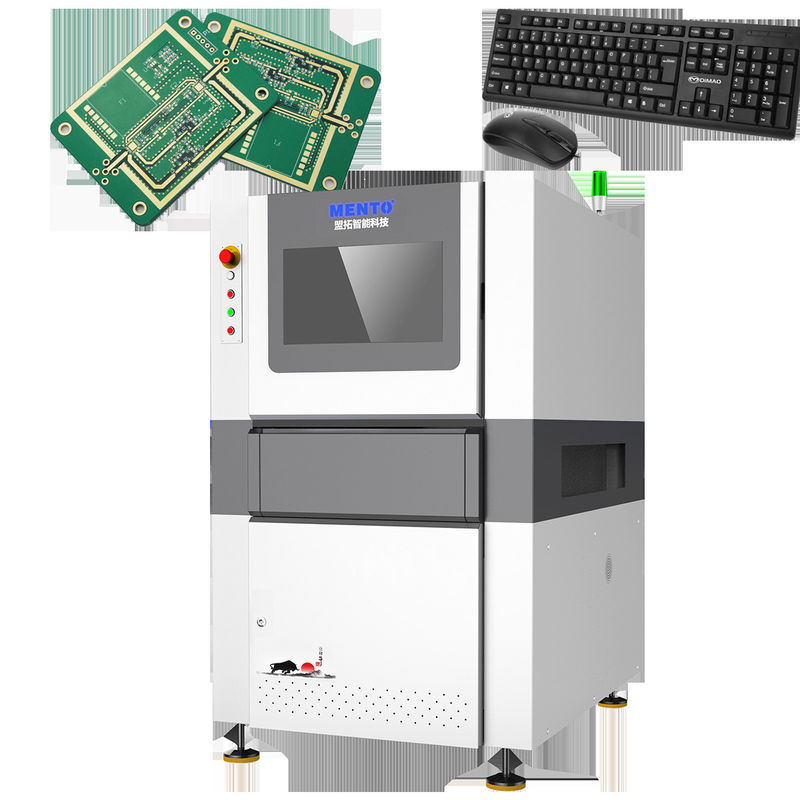

Ένα από τα ξεχωριστά χαρακτηριστικά αυτής της μηχανής είναι η κάμερα CCD υψηλής ανάλυσης, η οποία παρέχει την κορυφαία ποιότητα εικόνας και εξασφαλίζει ότι ακόμη και οι πιο μικρές λεπτομέρειες καταγράφονται με τη μεγαλύτερη ακρίβεια.Αυτό καθιστά δυνατή την ανίχνευση ακόμη και των μικρότερων ελαττωμάτων στην επιφάνεια του PCB από το AOI PCB Machine, διασφαλίζοντας ότι κάθε πλακέτα κυκλώματος που περνάει από αυτό είναι της υψηλότερης ποιότητας.
Η μηχανή PCB AOI έχει επίσης σχεδιαστεί με γνώμονα την ευκολία, με μια συμπαγή διάσταση 1000 mm X 800 mm X 1200 mm που της επιτρέπει να χωρέσει άνετα σε οποιονδήποτε χώρο εργασίας.Η διεπαφή Ethernet διευκολύνει επίσης τη σύνδεση με άλλες συσκευές και δίκτυα, παρέχοντας απρόσκοπτη ολοκλήρωση με τα υπάρχοντα συστήματά σας.
| 3D επιθεώρηση πάστες συγκόλλησης | ||
| Πρότυπο συσκευής | Κ3212 | |
| Ικανότητα ανίχνευσης | Ανιχνευτικά στοιχεία | Λάθος εκτύπωση, υπερβολική συγκόλληση, ανεπαρκής συγκόλληση, συγκόλληση συγκόλλησης, συγκόλληση συγκόλλησης, ανωμαλία σχήματος, αντιστάθμιση |
| Μέθοδος σάρωσης | Σταματήστε και πηγαίνετε | |
| Οπτικό σύστημα | Κάμερα | 12MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Πηγή φωτός | Διπλή πηγή φωτός DLP (τεχνολογία μετατόπισης φάσης με ράστερ) και πηγή φωτός κόκκινου, πράσινου και μπλε (RGB) | |
| Απόφαση | 10μm & 15um (προαιρετικά) | |
| Απόδοση ανίχνευσης | Ακριβότητα ύψους (μονάδα βαθμονόμησης) | 1μm (χρησιμοποιώντας τυποποιημένο τετράγωνο βαθμονόμησης) |
| Επαναληψιμότητα όγκου | < 1% (κλασικό τεμαχίο επαλήθευσης, 3Sigma) | |
| Μέγιστη αξία αντιστάθμισης κάμψης πλάκας | ±3 mm | |
| Ικανότητα ανίχνευσης GRR | < 10% σε 6o ((+ 50% ανοχή, ανάλυση 5μm) | |
| Μέγιστο ύψος ανίχνευσης | 500 μm | |
| Λύση στο πρόβλημα της σκιάς | Τεχνολογία μετατόπισης φάσης και δικατευθυντικό σύστημα δομημένου φωτός 3D | |
| Μέθοδος αντιστάθμισης σε πραγματικό χρόνο κάμψης πλάκας | Αντιστάθμιση κάμψης πλάκας (Z-Tracking+Pad Referencing) | |
| Ελέγχου οθόνης | Χρώμα (εικόνες 3D και 2D που εμφανίζονται μαζί) | |
| Εξοπλισμός οδήγησης | Δοκιμαστικός κινητήρας+οδηγός βίδα | |
| Ταχύτητα κίνησης | 800 mm/s | |
| Ελάχιστο μετρήσιμο μέγεθος προϊόντος | 50 χιλιοστά x 50 χιλιοστά | |
| Μέγιστο μετρήσιμο μέγεθος προϊόντος | 400 χιλιοστά x 500 χιλιοστά | |
| Μοντέλο | 0.5~6mm | |
| Ρυθμίσεις πλάτους τροχιάς | Αυτόματη ρύθμιση πλάτους, χειροκίνητη ρύθμιση πλάτους | |
| Μεταφορά/εγκατάσταση πλακών κυκλωμάτων | Εγκατάσταση μεταφορέα ζώνης/πνευματικής σφραγίδας | |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά, δεξιά προς τα αριστερά. | |
| Υψόμετρος τροχιάς | 900±20 mm | |
| Διαμόρφωση υπολογιστή | Κεντρικό υπολογιστή | Η CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Παρακολούθηση | 22"LED | |
| Λειτουργικό σύστημα | Ούμπουντου | |
| Παράμετροι | Συνολικό μέγεθος | W1350xD1000xH1600mm (με εξαίρεση το φως συναγερμού) |
| Βάρος | 1100 κιλά | |
| Πηγή ισχύος | Δυναμικό ρεύματος: | |
| Πίεση αέρα | 0.5Mpa | |
| Υποστηριζόμενες από λογισμικό μορφές εισόδου | Υποστήριξη μορφότυπου Gerber (274X), ODB++ | |
| Εργαλεία στατιστικής διαχείρισης |
Ιστογράφημα, Χ-Δράμα και Διάγραμμα, Χ-Δράμα και Δράμα, Κ-Χαρτ, Κ-Π-Κ-Πκ, %Gage R & R, SPI Ημερήσιες/Εβδομαδιαίες/Μεσημερινές Εκθέσεις, σε πραγματικό χρόνο SPC& Πολλαπλή Εμφάνιση |
|
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία: 5~40°C, σχετική υγρασία: 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Πρότυπο SMEMA διεπαφή | |
| Τεχνική παράμετρος | Αξία |
|---|---|
| Ονομασία του προϊόντος | Μηχανή PCB AOI |
| Δάχος PCB | 0.2 mm - 6 mm |
| Μέγεθος PCB | Μέγιστο: 500 mm X 500 mm |
| Διασύνδεση | Ethernet |
| Απόφαση | 10 μm |
| Σχήμα | XYZ-1000 |
| Ηλεκτρική τροφοδοσία | Εναλλακτικός ρεύμα 220V, 50Hz |
| Λειτουργικό σύστημα | Windows 10 |
| Τύπος κάμερας | Υψηλής ανάλυσης CCD |
| Μέθοδος επιθεώρησης | 3D επιθεώρηση |
| Πηγή φωτός | LED |
Αυτό το προϊόν έχει σχεδιαστεί για να παρέχει ακριβή και αξιόπιστα αποτελέσματα ελέγχου για πλακίδια εκτυπωμένων κυκλωμάτων που χρησιμοποιούν προηγμένη οπτική τεχνολογία.Το μηχάνημα AOI μπορεί να ανιχνεύσει ένα ευρύ φάσμα ελαττωμάτων, όπως λείπουν εξαρτήματαΜε έναν τύπο κάμερας CCD υψηλής ανάλυσης και ακρίβεια επιθεώρησης ±5μm, η μηχανή AOI PCB μπορεί να εξασφαλίσει αποτελεσματικά την ποιότητα των προϊόντων σας.
Η μηχανή PCB AOI είναι κατάλληλη για διάφορες περιπτώσεις και σενάρια εφαρμογής προϊόντων.Το προϊόν αυτό μπορεί να χρησιμοποιηθεί για τη δοκιμή διαφόρων PCB, όπως διπλής όψηςΗ διεπαφή της μηχανής είναι Ethernet, επιτρέποντας την εύκολη σύνδεση με άλλες συσκευές και συστήματα.
Η μηχανή AOI PCB έχει ονομασία μοντέλου XYZ-1000 και διάσταση 1000mm X 800mm X 1200mm, καθιστώντας την συμπαγή και εύκολη εγκατάσταση σε οποιοδήποτε χώρο εργασίας.Αυτό το προϊόν μπορεί να ανταποκριθεί στις απαιτήσεις διαφόρων βιομηχανιών..
Συνεπώς, η μηχανή PCB AOI είναι ένα αξιόπιστο και αποτελεσματικό σύστημα ελέγχου PCB που μπορεί να παρέχει ακριβή και αξιόπιστα αποτελέσματα ελέγχου.Είναι κατάλληλο για διάφορες περιπτώσεις και σενάρια εφαρμογής προϊόντων.Αν ψάχνετε για μια αξιόπιστη και αποδοτική λύση για τις μεθόδους δοκιμής PCB,Η μηχανή AOI PCB από το Mento είναι το τέλειο προϊόν για εσάς.
Το προϊόν των μηχανών PCB της AOI είναι εξοπλισμένο με τεχνική υποστήριξη και υπηρεσίες για τη διασφάλιση βέλτιστης απόδοσης και ελαχιστοποίηση του χρόνου διακοπής λειτουργίας.Η ομάδα εμπειρογνωμόνων μας είναι διαθέσιμη για να παρέχει βοήθεια και καθοδήγηση στους ακόλουθους τομείς::
Είμαστε αποφασισμένοι να παρέχουμε εξαιρετική εξυπηρέτηση πελατών και να διασφαλίζουμε ότι οι πελάτες μας θα αποκομίσουν το μέγιστο από την επένδυσή τους.
Η μηχανή PCB AOI συσκευάζεται με ασφάλεια σε ένα χαρτόκουτο με επένδυση αφρού για να αποφευχθεί οποιαδήποτε βλάβη κατά τη μεταφορά.
Ναυτιλία:
Προσφέρουμε δωρεάν αποστολή για την μηχανή PCB AOI σε όλες τις τοποθεσίες εντός των Ηνωμένων Πολιτειών.Ο χρόνος αποστολής μπορεί να διαφέρει ανάλογα με τον προορισμό, αλλά συνήθως διαρκεί 3-5 εργάσιμες ημέρες εντός των ΗΠΑ και 7-14 εργάσιμες ημέρες για τις διεθνείς παραγγελίες.
Ε: Ποιο είναι το εμπορικό σήμα αυτής της μηχανής PCB AOI;
Α: Το εμπορικό σήμα αυτής της μηχανής PCB AOI είναι Mento.
Ε: Πού παράγεται αυτή η μηχανή PCB AOI;
Α: Η μηχανή PCB AOI αυτή παράγεται στην Κίνα, στο Dongguan.
Ε: Είναι πιστοποιημένη αυτή η μηχανή PCB AOI;
Α: Ναι, αυτή η μηχανή PCB AOI είναι πιστοποιημένη με ISO9001/ISO14001.
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για αυτή τη μηχανή PCB AOI;
Α: Η ελάχιστη ποσότητα παραγγελίας για τη μηχανή PCB AOI είναι 1.
Ε: Ποιο είναι το εύρος τιμών για αυτό το μηχάνημα PCB AOI;
Α: Η τιμή αυτής της μηχανής PCB AOI είναι διαπραγματεύσιμη.
Ε: Ποιος είναι ο χρόνος παράδοσης για αυτή την μηχανή PCB AOI;
Α: Ο χρόνος παράδοσης για αυτή τη μηχανή PCB AOI είναι 1 εβδομάδα.
Ε: Ποιοι είναι οι όροι πληρωμής για αυτή τη μηχανή PCB AOI;
Α: Οι όροι πληρωμής για αυτό το μηχάνημα PCB AOI είναι online.
Ε: Ποια είναι η ικανότητα εφοδιασμού για αυτή τη μηχανή PCB AOI;
Α: Η ικανότητα εφοδιασμού για αυτή τη μηχανή PCB AOI είναι 1000/μήνα.
