Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα dongguan
Μάρκα: Mento
Πιστοποίηση: ISO9001/ISO14001
Αριθμό μοντέλου: Κ3212
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: Διαπραγματεύσιμα
Χρόνος παράδοσης: 3 εβδομάδες
Όροι πληρωμής: online, L/C, T/T
Δυνατότητα προσφοράς: 1000/μήνα
Ταχύτητα επιθεώρησης: |
Μέχρι 80 Cm2/s |
τύπος κάμερας: |
Τριδιάστατη ψηφιακή κάμερα |
Δάχος PCB: |
0.5 - 5 mm |
Διάσταση: |
Δύναμη εκπομπής |
Μέθοδος επιθεώρησης: |
3D επιθεώρηση |
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |
Ηλεκτρική τροφοδοσία: |
Εναλλακτικός ρεύμα 220V, 50/60Hz |
Λειτουργικό σύστημα: |
Windows 10 |
Ταχύτητα επιθεώρησης: |
Μέχρι 80 Cm2/s |
τύπος κάμερας: |
Τριδιάστατη ψηφιακή κάμερα |
Δάχος PCB: |
0.5 - 5 mm |
Διάσταση: |
Δύναμη εκπομπής |
Μέθοδος επιθεώρησης: |
3D επιθεώρηση |
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |
Ηλεκτρική τροφοδοσία: |
Εναλλακτικός ρεύμα 220V, 50/60Hz |
Λειτουργικό σύστημα: |
Windows 10 |
Διαδικτυακά χαρακτηριστικά AOI
1. Αύξηση του κόστους
2- Τυποποιημένη 5 εκατομμύρια παγκόσμια έκθεση βιομηχανική χρωματική κάμερα.
3Η πρώτη εταιρεία στην Κίνα που χρησιμοποίησε τηλεκεντρικούς φακούς μεγάλου διαμέτρου (μπορούν να στοχεύσουν σε προϊόντα)
4Ανεξάρτητα αναπτυγμένο οπτικό σύστημα (συμμόρφωση της φωτεινής πηγής)
5. Υψηλή σταθερότητα ολοκληρωμένη πλατφόρμα χύτευσης
Πεδίο εφαρμογής: επιθεώρηση των αρθρώσεων συγκόλλησης και των ενσωματωμένων συσκευών

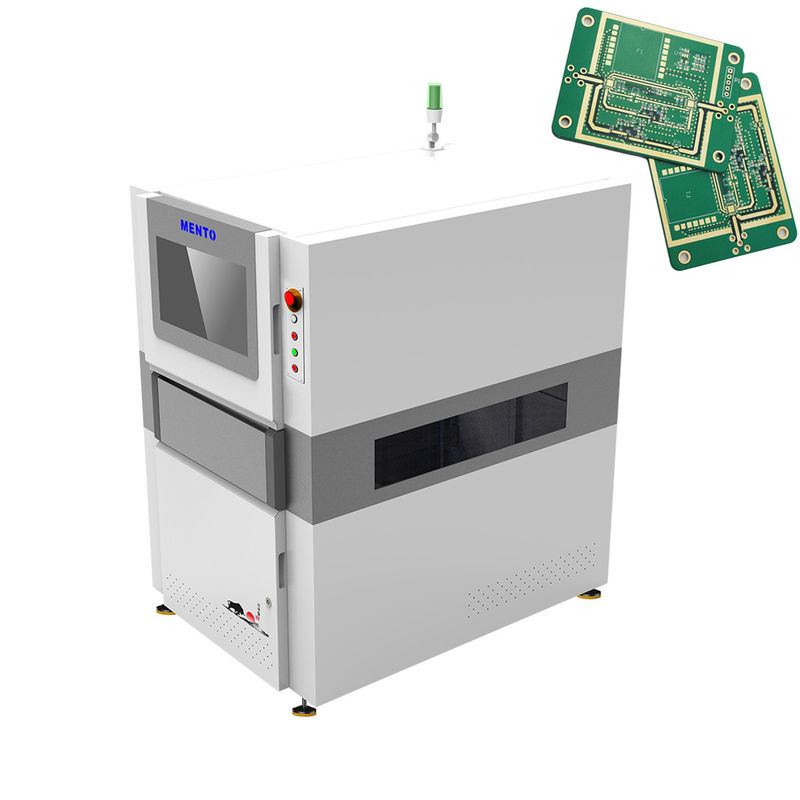

Η μηχανή 3D AOI είναι ένα απαραίτητο εργαλείο για οποιοδήποτε περιβάλλον παραγωγής.μπορεί να βοηθήσει τους κατασκευαστές να βελτιώσουν την ποιότητα των προϊόντων τους και να μειώσουν το κόστος παραγωγήςΗ μηχανή αυτή έχει σχεδιαστεί για να λειτουργεί σε υψηλές ταχύτητες, καθιστώντας την εξαιρετική επιλογή για γραμμές παραγωγής μεγάλου όγκου.
Η μηχανή 3D AOI είναι ένα αξιόπιστο και ανθεκτικό σύστημα που έχει κατασκευαστεί για να διαρκέσει.Με τις δυνατότητες υψηλής απόδοσης, αυτό το μηχάνημα είναι η τέλεια λύση για κάθε εργοστάσιο παραγωγής που χρειάζεται να εξασφαλίσει την ποιότητα των προϊόντων του.
| Πρότυπο συσκευής | Κ3212 | |
| Ικανότητα ανίχνευσης | Ανιχνευτικά στοιχεία | Λάθος εκτύπωση, υπερβολική συγκόλληση, ανεπαρκής συγκόλληση, συγκόλληση συγκόλλησης, συγκόλληση συγκόλλησης, ανωμαλία σχήματος, αντιστάθμιση |
| Μέθοδος σάρωσης | Σταματήστε και πηγαίνετε | |
| Οπτικό σύστημα | Κάμερα | 12MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Πηγή φωτός | Διπλή πηγή φωτός DLP (τεχνολογία μετατόπισης φάσης με ράστερ) και πηγή φωτός κόκκινου, πράσινου και μπλε (RGB) | |
| Απόφαση | 10μm & 15um (προαιρετικά) | |
| Απόδοση ανίχνευσης | Ακριβότητα ύψους (μονάδα βαθμονόμησης) | 1μm (χρησιμοποιώντας τυποποιημένο τετράγωνο βαθμονόμησης) |
| Επαναληψιμότητα όγκου | < 1% (κλασικό τεμαχίο επαλήθευσης, 3Sigma) | |
| Μέγιστη αξία αντιστάθμισης κάμψης πλάκας | ±3 mm | |
| Ικανότητα ανίχνευσης GRR | < 10% σε 6o ((+ 50% ανοχή, ανάλυση 5μm) | |
| Μέγιστο ύψος ανίχνευσης | 500 μm | |
| Λύση στο πρόβλημα της σκιάς | Τεχνολογία μετατόπισης φάσης και δικατευθυντικό σύστημα δομημένου φωτός 3D | |
| Μέθοδος αντιστάθμισης σε πραγματικό χρόνο κάμψης πλάκας | Αντιστάθμιση κάμψης πλάκας (Z-Tracking+Pad Referencing) | |
| Ελέγχου οθόνης | Χρώμα (εικόνες 3D και 2D που εμφανίζονται μαζί) | |
| Εξοπλισμός οδήγησης | Δοκιμαστικός κινητήρας+οδηγός βίδα | |
| Ταχύτητα κίνησης | 800 mm/s | |
| Ελάχιστο μετρήσιμο μέγεθος προϊόντος | 50 χιλιοστά x 50 χιλιοστά | |
| Μέγιστο μετρήσιμο μέγεθος προϊόντος | 400 χιλιοστά x 500 χιλιοστά | |
| Μοντέλο | 0.5~6mm | |
| Ρυθμίσεις πλάτους τροχιάς | Αυτόματη ρύθμιση πλάτους, χειροκίνητη ρύθμιση πλάτους | |
| Μεταφορά/εγκατάσταση πλακών κυκλωμάτων | Εγκατάσταση μεταφορέα ζώνης/πνευματικής σφραγίδας | |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά, δεξιά προς τα αριστερά. | |
| Υψόμετρος τροχιάς | 900±20 mm | |
| Διαμόρφωση υπολογιστή | Κεντρικό υπολογιστή | Η CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Παρακολούθηση | 22"LED | |
| Λειτουργικό σύστημα | Ούμπουντου | |
| Παράμετροι | Συνολικό μέγεθος | W1350xD1000xH1600mm (με εξαίρεση το φως συναγερμού) |
| Βάρος | 1100 κιλά | |
| Πηγή ισχύος | Δυναμικό ρεύματος: | |
| Πίεση αέρα | 0.5Mpa | |
| Υποστηριζόμενες από λογισμικό μορφές εισόδου | Υποστήριξη μορφότυπου Gerber (274X), ODB++ | |
| Εργαλεία στατιστικής διαχείρισης |
Ιστογράφημα, Χ-Δράμα και Διάγραμμα, Χ-Δράμα και Δράμα, Κ-Χαρτ, Κ-Π-Κ-Πκ, %Gage R & R, SPI Ημερήσιες/Εβδομαδιαίες/Μεσημερινές Εκθέσεις, σε πραγματικό χρόνο SPC& Πολλαπλή Εμφάνιση |
|
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία: 5~40°C, σχετική υγρασία: 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Πρότυπο SMEMA διεπαφή | |
| Τύποι επιθεώρησης | Συζύγιο συγκόλλησης, συστατικό, ελάττωμα |
| Φωτισμός | RGB LED |
| Δάχος PCB | 0.5 - 5 mm |
| Τύπος κάμερας | Τριδιάστατη ψηφιακή κάμερα |
| Μέθοδος επιθεώρησης | 3D επιθεώρηση |
| Βάρος | 800 κιλά |
| Περιοχή επιθεώρησης | Μέχρι 510 X 510 mm |
| Μέθοδος ευθυγράμμισης | Αυτόματη ευθυγράμμιση |
| Απόφαση | 10 μm |
| Λογισμικό | Ενστικτώδης διεπαφή χρήστη |
Με την προηγμένη τεχνολογία και τα χαρακτηριστικά του, το Mento-01 είναι μια ιδανική λύση για την επιθεώρηση PCB AOI,που είναι απαραίτητο για τη διασφάλιση της ποιότητας των ηλεκτρονικών εξαρτημάτων και της αξιοπιστίας των ηλεκτρονικών προϊόντωνΑυτό το μηχάνημα μπορεί να επιθεωρήσει την σύνδεση συγκόλλησης, το συστατικό και το ελάττωμα των PCB με υψηλή ακρίβεια και αποτελεσματικότητα, παρέχοντας αξιόπιστα και ακριβή αποτελέσματα επιθεώρησης.
Η μηχανή Mento-01 3D AOI είναι κατάλληλη για ένα ευρύ φάσμα εφαρμογών στην ηλεκτρονική βιομηχανία, όπως η κατασκευή PCB, η συναρμολόγηση και οι δοκιμές.συμπεριλαμβανομένων των γραμμών παραγωγήςΕρευνητικά εργαστήρια και τμήματα ελέγχου ποιότητας.
Το μηχάνημα είναι εύκολο στη λειτουργία, χάρη στο φιλικό προς τον χρήστη λειτουργικό σύστημα Windows 10.διευκόλυνση της αναγνώρισης και της επίλυσης τυχόν προβλημάτων που ενδέχεται να προκύψουν κατά τη διαδικασία επιθεώρησης.
Η μηχανή 3D AOI Mento-01 έχει διαστάσεις L 1300 X W 1300 X H 1500 mm και ζυγίζει περίπου 800 kg, καθιστώντας την σχετικά μεγάλη και βαριά μηχανή.είναι πολύ ανθεκτικό και αντέχει σε σκληρές συνθήκες εργασίαςΛειτουργεί με παροχή ισχύος AC 220V, 50/60Hz, καθιστώντας το συμβατό με τα περισσότερα δίκτυα ηλεκτρικής ενέργειας σε όλο τον κόσμο.
Αν ψάχνετε για ένα αξιόπιστο, ακριβές και αποτελεσματικό σύστημα επιθεώρησης PCB AOI, η μηχανή 3D AOI Mento-01 είναι μια εξαιρετική επιλογή.με ελάχιστη ποσότητα παραγγελίας 1 και χρόνο παράδοσης 1 εβδομάδαΟι όροι πληρωμής είναι διαδικτυακοί και η ικανότητα προμήθειας είναι 1000/μήνα, εξασφαλίζοντας μια γρήγορη και άνευ προβλημάτων διαδικασία αγοράς.
Το προϊόν 3D AOI Machine συνοδεύεται από ένα ολοκληρωμένο πακέτο τεχνικής υποστήριξης και υπηρεσιών για τη διασφάλιση βέλτιστης απόδοσης και ελάχιστου χρόνου διακοπής.Η ομάδα μας από έμπειρους μηχανικούς και τεχνικούς είναι διαθέσιμη για να παρέχει τις ακόλουθες υπηρεσίες:
- Βοήθεια εγκατάστασης και εγκατάστασης
- Εκπαίδευση επί τόπου για χειριστές και προσωπικό συντήρησης
- 24/7 τηλετεχνική υποστήριξη
- Τακτικές ενημερώσεις και αναβαθμίσεις λογισμικού
- Υπηρεσίες προληπτικής συντήρησης και βαθμονόμησης
- Επισκευή και αντικατάσταση ελαττωματικών εξαρτημάτων
- Προαιρετικές συμβάσεις ετήσιας συντήρησης για παρατεταμένη στήριξη και εξοικονόμηση
Στόχος μας είναι να διασφαλίσουμε ότι οι πελάτες μας θα αξιοποιήσουν στο έπακρο την επένδυσή τους στο προϊόν μας 3D AOI Machine, και δεσμευόμαστε να παρέχουμε άμεση και αξιόπιστη υποστήριξη όποτε χρειάζεται.
Συσκευασία του προϊόντος:
Πληροφορίες αποστολής:
Ε: Ποια είναι η εμπορική ονομασία της μηχανής 3D AOI;
Α1: Το εμπορικό σήμα της μηχανής 3D AOI είναι Mento.
Ε2: Ποιος είναι ο αριθμός μοντέλου της μηχανής 3D AOI;
Α2: Ο αριθμός μοντέλου της μηχανής 3D AOI είναι Mento-01.
Ε3: Πού κατασκευάζεται η μηχανή 3D AOI;
Α3: Η μηχανή 3D AOI κατασκευάζεται στην Κίνα, στο Dongguan.
Ε4: Ποιες πιστοποιήσεις έχει η μηχανή 3D AOI;
Α4: Η μηχανή 3D AOI έχει πιστοποιητικά ISO9001/ISO14001.
Ε5: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη μηχανή 3D AOI;
Α5: Η ελάχιστη ποσότητα παραγγελίας για τη μηχανή 3D AOI είναι 1.
Ε6: Είναι διαπραγματεύσιμη η τιμή της μηχανής 3D AOI;
Α6: Ναι, η τιμή της μηχανής 3D AOI είναι διαπραγματεύσιμη.
Ε7: Ποιος είναι ο χρόνος παράδοσης για την μηχανή 3D AOI;
Α7: Ο χρόνος παράδοσης για την μηχανή 3D AOI είναι 3 εβδομάδες.
Ε8: Ποιοι είναι οι όροι πληρωμής για το μηχάνημα 3D AOI;
Α8: Οι όροι πληρωμής για το μηχάνημα 3D AOI είναι σε λειτουργία.
Ε9: Ποια είναι η ικανότητα εφοδιασμού της μηχανής 3D AOI;
Α9: Η ικανότητα εφοδιασμού της μηχανής 3D AOI είναι 1000/μήνα.
