Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα dongguan
Μάρκα: Mento
Πιστοποίηση: ISO9001/ISO14001
Αριθμό μοντέλου: k3205
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)
Χρόνος παράδοσης: 3 εβδομάδες
Όροι πληρωμής: online, L/C, T/T
Δυνατότητα προσφοράς: 1000/μήνα
Μέθοδος ευθυγράμμισης: |
Αυτόματη ευθυγράμμιση |
Απόφαση: |
10 μm |
Φωτισμός: |
ΠΟΥ ΟΔΗΓΕΙΤΑΙ |
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |
Διάσταση: |
Δύναμη εκπομπής |
τύπος κάμερας: |
Τριδιάστατη ψηφιακή κάμερα |
Λειτουργικό σύστημα: |
Windows 10 |
Δάχος PCB: |
0.5 - 5 mm |
Μέθοδος ευθυγράμμισης: |
Αυτόματη ευθυγράμμιση |
Απόφαση: |
10 μm |
Φωτισμός: |
ΠΟΥ ΟΔΗΓΕΙΤΑΙ |
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |
Διάσταση: |
Δύναμη εκπομπής |
τύπος κάμερας: |
Τριδιάστατη ψηφιακή κάμερα |
Λειτουργικό σύστημα: |
Windows 10 |
Δάχος PCB: |
0.5 - 5 mm |
Διαδικτυακά χαρακτηριστικά AOI
1. Αύξηση του κόστους
2- Τυποποιημένη 5 εκατομμύρια παγκόσμια έκθεση βιομηχανική χρωματική κάμερα.
3Η πρώτη εταιρεία στην Κίνα που χρησιμοποίησε τηλεκεντρικούς φακούς μεγάλου διαμέτρου (μπορούν να στοχεύσουν σε προϊόντα)
4Ανεξάρτητα αναπτυγμένο οπτικό σύστημα (συμμόρφωση της φωτεινής πηγής)
5. Υψηλή σταθερότητα ολοκληρωμένη πλατφόρμα χύτευσης

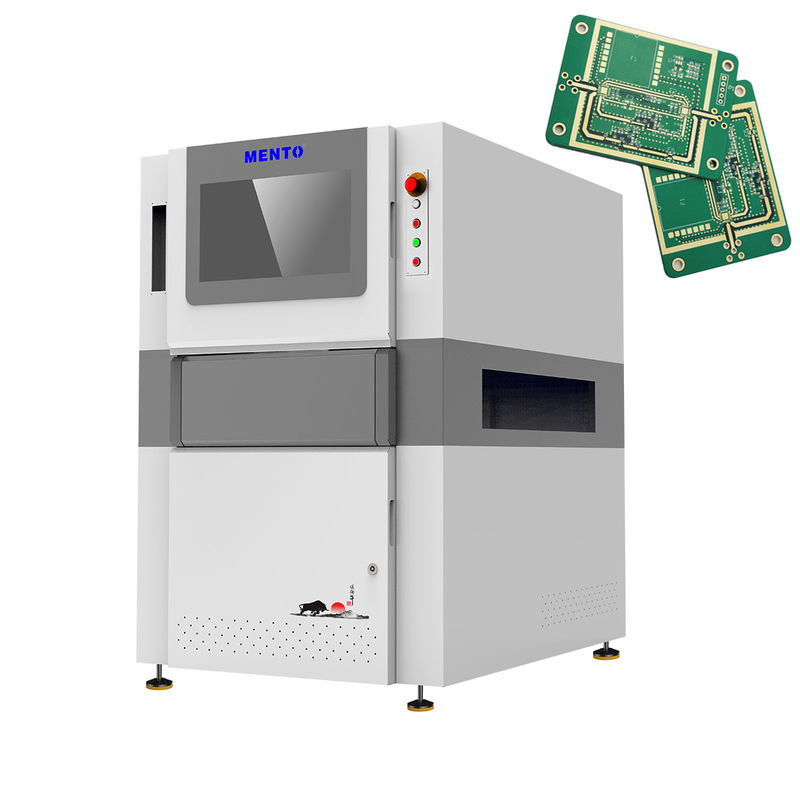

Πεδίο εφαρμογής: επιθεώρηση των αρθρώσεων συγκόλλησης και των ενσωματωμένων συσκευών
| 3D επιθεώρηση πάστες συγκόλλησης | ||
| Πρότυπο συσκευής | Κ3205 | |
| Ικανότητα ανίχνευσης | Ανιχνευτικά στοιχεία | Λάθος εκτύπωση, υπερβολική συγκόλληση, ανεπαρκής συγκόλληση, συγκόλληση συγκόλλησης, συγκόλληση συγκόλλησης, ανωμαλία σχήματος, αντιστάθμιση |
| Μέθοδος σάρωσης | Σταματήστε και πηγαίνετε | |
| Οπτικό σύστημα | Κάμερα | 5MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Πηγή φωτός | Διπλή πηγή φωτός DLP (τεχνολογία μετατόπισης φάσης με ράστερ) και πηγή φωτός κόκκινου, πράσινου και μπλε (RGB) | |
| Απόφαση | 10μm & 15um (προαιρετικά) | |
| Απόδοση ανίχνευσης | Ακριβότητα ύψους (μονάδα βαθμονόμησης) | 1μm (χρησιμοποιώντας τυποποιημένο τετράγωνο βαθμονόμησης) |
| Επαναληψιμότητα όγκου | < 1% (κλασικό τεμαχίο επαλήθευσης, 3Sigma) | |
| Μέγιστη αξία αντιστάθμισης κάμψης πλάκας | ±3 mm | |
| Ικανότητα ανίχνευσης GRR | < 10% σε 6o ((+ 50% ανοχή, ανάλυση 5μm) | |
| Μέγιστο ύψος ανίχνευσης | 500 μm | |
| Λύση στο πρόβλημα της σκιάς | Τεχνολογία μετατόπισης φάσης και δικατευθυντικό σύστημα δομημένου φωτός 3D | |
| Μέθοδος αντιστάθμισης σε πραγματικό χρόνο κάμψης πλάκας | Αντιστάθμιση κάμψης πλάκας (Z-Tracking+Pad Referencing) | |
| Ελέγχου οθόνης | Χρώμα (εικόνες 3D και 2D που εμφανίζονται μαζί) | |
| Εξοπλισμός οδήγησης | Δοκιμαστικός κινητήρας+οδηγός βίδα | |
| Ταχύτητα κίνησης | 800 mm/s | |
| Ελάχιστο μετρήσιμο μέγεθος προϊόντος | 50 χιλιοστά x 50 χιλιοστά | |
| Μέγιστο μετρήσιμο μέγεθος προϊόντος | 400 χιλιοστά x 500 χιλιοστά | |
| Μοντέλο | 0.5~6mm | |
| Ρυθμίσεις πλάτους τροχιάς | Αυτόματη ρύθμιση πλάτους, χειροκίνητη ρύθμιση πλάτους | |
| Μεταφορά/εγκατάσταση πλακών κυκλωμάτων | Εγκατάσταση μεταφορέα ζώνης/πνευματικής σφραγίδας | |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά, δεξιά προς τα αριστερά. | |
| Υψόμετρος τροχιάς | 900±20 mm | |
| Διαμόρφωση υπολογιστή | Κεντρικό υπολογιστή | Η CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Παρακολούθηση | 22"LED | |
| Λειτουργικό σύστημα | Ούμπουντου | |
| Παράμετροι | Συνολικό μέγεθος | W1350xD1000xH1600mm (με εξαίρεση το φως συναγερμού) |
| Βάρος | 1100 κιλά | |
| Πηγή ισχύος | Δυναμικό ρεύματος: | |
| Πίεση αέρα | 0.5Mpa | |
| Υποστηριζόμενες από λογισμικό μορφές εισόδου | Υποστήριξη μορφότυπου Gerber (274X), ODB++ | |
| Εργαλεία στατιστικής διαχείρισης |
Ιστογράφημα, Χ-Δράμα και Διάγραμμα, Χ-Δράμα και Δράμα, Κ-Χαρτ, Κ-Π-Κ-Πκ, %Gage R & R, SPI Ημερήσιες/Εβδομαδιαίες/Μεσημερινές Εκθέσεις, σε πραγματικό χρόνο SPC& Πολλαπλή Εμφάνιση |
|
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία: 5~40°C, σχετική υγρασία: 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Πρότυπο SMEMA διεπαφή | |
Ένα από τα βασικά χαρακτηριστικά αυτού του συστήματος ελέγχου PCB είναι η ικανότητά του να χειρίζεται PCB με πάχους που κυμαίνονται από 0,5 έως 5 mm. Αυτό το καθιστά κατάλληλο για χρήση με ένα ευρύ φάσμα PCB,από λεπτές και ευέλικτες σανίδες σε παχύτερες και πιο άκαμπτεςΕπιπλέον, το μηχάνημα έχει βάρος 800 kg, καθιστώντας το ανθεκτικό και ανθεκτικό για να αντέξει τις αυστηρές συνθήκες της βιομηχανικής χρήσης.
Η μηχανή 3D AOI είναι κατασκευασμένη με το λειτουργικό σύστημα Windows 10, το οποίο παρέχει μια αξιόπιστη και φιλική προς το χρήστη διεπαφή για τους χειριστές.Αυτό διευκολύνει την εγκατάσταση και τη διαμόρφωση του μηχανήματος για συγκεκριμένες εργασίες ελέγχου, καθώς και για την παρακολούθηση της απόδοσης και της παραγωγής.
Αυτή η μηχανή 3D AOI είναι ένα κορυφαίο εξοπλισμό pcb aoi που διαθέτει μια διαισθητική διεπαφή χρήστη για εύκολη λειτουργία.Αυτό το μηχάνημα είναι σχεδιασμένο να ταιριάζει στα περισσότερα εργαστήρια.Η συσκευή είναι συμβατή με PCB με πάχος από 0,5 έως 5 mm.
| Χαρακτηριστικό προϊόντος | Αξία |
| Ταχύτητα επιθεώρησης | Μέχρι 80 Cm2/s |
| Περιοχή επιθεώρησης | Μέχρι 510 X 510 mm |
| Βάρος | 800 κιλά |
| Φωτισμός | RGB LED |
| Λογισμικό | Ενστικτώδης διεπαφή χρήστη |
| Λειτουργικό σύστημα | Windows 10 |
| Ηλεκτρική τροφοδοσία | Εναλλακτικός ρεύμα 220V, 50/60Hz |
| Μέθοδος επιθεώρησης | 3D επιθεώρηση |
| Τύποι επιθεώρησης | Συζύγιο συγκόλλησης, συστατικό, ελάττωμα |
| Τύπος κάμερας | Τριδιάστατη ψηφιακή κάμερα |
Η μηχανή 3D AOI Mento-01 είναι εξοπλισμένη με φωτισμό LED RGB, το οποίο επιτρέπει ακριβή και αποτελεσματική επιθεώρηση των αρθρώσεων, των εξαρτημάτων και των ελαττωμάτων συγκόλλησης.Έχει εντυπωσιακή ταχύτητα ελέγχου έως και 80 cm2/sΤο λογισμικό της ευδιάκριτης διεπαφής χρήστη του μηχανήματος διευκολύνει τους χειριστές να λειτουργούν και να προσαρμόζουν τη διαδικασία ελέγχου στις ανάγκες τους.
Με βάρος 800 kg και ικανότητα εφοδιασμού 1000/μήνα, η μηχανή ελέγχου 3D AOI Mento-01 είναι ένα ανθεκτικό και ανθεκτικό προϊόν, κατάλληλο για διάφορες βιομηχανικές εφαρμογές.Είτε εργάζεστε στη βιομηχανία παραγωγής ηλεκτρονικών προϊόντων είτε στην αυτοκινητοβιομηχανία, αυτό το μηχάνημα μπορεί να βοηθήσει στη βελτίωση της παραγωγικής σας απόδοσης και να εξασφαλίσει υψηλής ποιότητας προϊόντα.
Ορισμένες από τις περιπτώσεις εφαρμογής του προϊόντος και τα σενάρια για τη μηχανή 3D AOI Mento-01 περιλαμβάνουν:
Συνολικά, η μηχανή Mento-01 3D AOI είναι ένα ευπροσάρμοστο και αξιόπιστο προϊόν που μπορεί να βοηθήσει στη βελτίωση της ποιότητας και της αποτελεσματικότητας της παραγωγικής σας διαδικασίας.Με χρόνο παράδοσης μόνο 1 εβδομάδα και όρους πληρωμής online, είναι μια βολική και προσιτή επιλογή για τις επιχειρήσεις και τις βιομηχανίες που χρειάζονται ένα σύστημα επιθεώρησης υψηλής ποιότητας.
Η ομάδα τεχνικής υποστήριξης προϊόντων 3D AOI Machine είναι αφιερωμένη στην παροχή ολοκληρωμένης τεχνικής υποστήριξης και υπηρεσιών στους πελάτες μας.Η ομάδα εμπειρογνωμόνων μας είναι διαθέσιμη για να σας βοηθήσει με τυχόν ερωτήσεις ή ανησυχίες που μπορεί να έχετε σχετικά με την επέμβαση., συντήρηση ή αντιμετώπιση προβλημάτων της 3D μηχανής AOI σας.
Οι υπηρεσίες τεχνικής υποστήριξης μας περιλαμβάνουν:
Κατανοούμε τη σημασία της διατήρησης της γραμμής παραγωγής σας σε υψηλή απόδοση, και η ομάδα τεχνικής υποστήριξης μας δεσμεύεται να διασφαλίσει ότι η μηχανή 3D AOI σας λειτουργεί πάντα ομαλά.Αν έχετε ερωτήσεις ή χρειάζεστε βοήθειαΠαρακαλώ μην διστάσετε να επικοινωνήσετε μαζί μας.
Συσκευασία του προϊόντος:
Η μηχανή 3D AOI θα συσκευαστεί με ασφάλεια σε ξύλινο κιβώτιο για να εξασφαλιστεί η ασφάλειά της κατά τη μεταφορά.Το μηχάνημα θα τυλιχθεί σε προστατευτικό αφρό και θα στερεωθεί σταθερά για να αποφευχθεί οποιαδήποτε βλάβη κατά τη μεταφορά.
Ναυτιλία:
Η μηχανή 3D AOI μπορεί να αποσταλεί παγκοσμίως μέσω αεροπορικών ή θαλάσσιων μεταφορών.Παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες πληροφορίες σχετικά με την αποστολή.
Ποιο είναι το εμπορικό σήμα αυτής της 3D μηχανής AOI;
Ετικέτα: Mento
2.Ποιος είναι ο αριθμός μοντέλου αυτής της μηχανής 3D AOI;
Αριθμός μοντέλου: Mento-01
3.Πού κατασκευάζεται αυτή η μηχανή 3D AOI;
Χώρος προέλευσης: Κίνα dongguan
4.Αυτή η μηχανή 3D AOI έχει κάποια πιστοποίηση;
Πιστοποίηση: ISO9001/ISO14001
5.Ποια είναι η ελάχιστη ποσότητα παραγγελίας για αυτή τη μηχανή 3D AOI;
Ελάχιστη ποσότητα παραγγελίας: 1
6.Είναι διαπραγματεύσιμη η τιμή για αυτή τη μηχανή 3D AOI;
Τιμή: Διαπραγματεύσιμη
7.Ποιος είναι ο χρόνος παράδοσης για αυτό το 3D AOI μηχανή;
Χρόνος παράδοσης: 3 εβδομάδες
8.Ποιοι είναι οι όροι πληρωμής για αυτή την 3D μηχανή AOI;
Όροι πληρωμής: online
9.Ποια είναι η ικανότητα τροφοδοσίας αυτής της 3D μηχανής AOI;
Δυνατότητα εφοδιασμού: 1000/μήνα
