Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Λεπτομέρειες προιόντος
Τόπος καταγωγής: Ντονγκουάν, Κίνα
Μάρκα: MENTO
Πιστοποίηση: FCC,ROHS,ISO9000,ISO14001
Αριθμό μοντέλου: Κ3212
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)
Χρόνος παράδοσης: 3weeks
Όροι πληρωμής: Τ/Τ,
Δυνατότητα προσφοράς: 1000pcs/m
Ταχύτητα μετακίνησης: |
800mm/sec |
Κάμερα: |
12MP, χρώμα |
Τύπος: |
SMEMA |
Βασικά συστατικά: |
κινητήρα |
Επικεφαλής: |
3 μήνες |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Μέγεθος: |
1200 × 1200 × 1600 χιλιοστά |
Λιμάνι: |
Σενζέν |
Ταχύτητα μετακίνησης: |
800mm/sec |
Κάμερα: |
12MP, χρώμα |
Τύπος: |
SMEMA |
Βασικά συστατικά: |
κινητήρα |
Επικεφαλής: |
3 μήνες |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Μέγεθος: |
1200 × 1200 × 1600 χιλιοστά |
Λιμάνι: |
Σενζέν |
Διαδικτυακά χαρακτηριστικά AOI
1. Αύξηση του κόστους
2- Τυποποιημένη 5 εκατομμύρια παγκόσμια έκθεση βιομηχανική χρωματική κάμερα.
3Η πρώτη εταιρεία στην Κίνα που χρησιμοποίησε τηλεκεντρικούς φακούς μεγάλου διαμέτρου (μπορούν να στοχεύσουν σε προϊόντα)
4Ανεξάρτητα αναπτυγμένο οπτικό σύστημα (συμμόρφωση της φωτεινής πηγής)
5. Υψηλή σταθερότητα ολοκληρωμένη πλατφόρμα χύτευσης
Πεδίο εφαρμογής: επιθεώρηση των αρθρώσεων συγκόλλησης και των ενσωματωμένων συσκευών
| Πρότυπο συσκευής | Κ3212 | |
| Ικανότητα ανίχνευσης | Ανιχνευτικά στοιχεία | Λάθος εκτύπωση, υπερβολική συγκόλληση, ανεπαρκής συγκόλληση, συγκόλληση συγκόλλησης, συγκόλληση συγκόλλησης, ανωμαλία σχήματος, αντιστάθμιση |
| Μέθοδος σάρωσης | Σταματήστε και πηγαίνετε | |
| Οπτικό σύστημα | Κάμερα | 12MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Πηγή φωτός | Διπλή πηγή φωτός DLP (τεχνολογία μετατόπισης φάσης με ράστερ) και πηγή φωτός κόκκινου, πράσινου και μπλε (RGB) | |
| Απόφαση | 10μm & 15um (προαιρετικά) | |
| Απόδοση ανίχνευσης | Ακριβότητα ύψους (μονάδα βαθμονόμησης) | 1μm (χρησιμοποιώντας τυποποιημένο τετράγωνο βαθμονόμησης) |
| Επαναληψιμότητα όγκου | < 1% (κλασικό τεμαχίο επαλήθευσης, 3Sigma) | |
| Μέγιστη αξία αντιστάθμισης κάμψης πλάκας | ±3 mm | |
| Ικανότητα ανίχνευσης GRR | < 10% σε 6o ((+ 50% ανοχή, ανάλυση 5μm) | |
| Μέγιστο ύψος ανίχνευσης | 500 μm | |
| Λύση στο πρόβλημα της σκιάς | Τεχνολογία μετατόπισης φάσης και δικατευθυντικό σύστημα δομημένου φωτός 3D | |
| Μέθοδος αντιστάθμισης σε πραγματικό χρόνο κάμψης πλάκας | Αντιστάθμιση κάμψης πλάκας (Z-Tracking+Pad Referencing) | |
| Ελέγχου οθόνης | Χρώμα (εικόνες 3D και 2D που εμφανίζονται μαζί) | |
| Εξοπλισμός οδήγησης | Δοκιμαστικός κινητήρας+οδηγός βίδα | |
| Ταχύτητα κίνησης | 800 mm/s | |
| Ελάχιστο μετρήσιμο μέγεθος προϊόντος | 50 χιλιοστά x 50 χιλιοστά | |
| Μέγιστο μετρήσιμο μέγεθος προϊόντος | 400 χιλιοστά x 500 χιλιοστά | |
| Μοντέλο | 0.5~6mm | |
| Ρυθμίσεις πλάτους τροχιάς | Αυτόματη ρύθμιση πλάτους, χειροκίνητη ρύθμιση πλάτους | |
| Μεταφορά/εγκατάσταση πλακών κυκλωμάτων | Εγκατάσταση μεταφορέα ζώνης/πνευματικής σφραγίδας | |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά, δεξιά προς τα αριστερά. | |
| Υψόμετρος τροχιάς | 900±20 mm | |
| Διαμόρφωση υπολογιστή | Κεντρικό υπολογιστή | Η CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Παρακολούθηση | 22"LED | |
| Λειτουργικό σύστημα | Ούμπουντου | |
| Παράμετροι | Συνολικό μέγεθος | W1350xD1000xH1600mm (με εξαίρεση το φως συναγερμού) |
| Βάρος | 1100 κιλά | |
| Πηγή ισχύος | Δυναμικό ρεύματος: | |
| Πίεση αέρα | 0.5Mpa | |
| Υποστηριζόμενες από λογισμικό μορφές εισόδου | Υποστήριξη μορφότυπου Gerber (274X), ODB++ | |
| Εργαλεία στατιστικής διαχείρισης |
Ιστογράφημα, Χ-Δράμα και Διάγραμμα, Χ-Δράμα και Δράμα, Κ-Χαρτ, Κ-Π-Κ-Πκ, %Gage R & R, SPI Ημερήσιες/Εβδομαδιαίες/Μεσημερινές Εκθέσεις, σε πραγματικό χρόνο SPC& Πολλαπλή Εμφάνιση |
|
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία: 5~40°C, σχετική υγρασία: 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Πρότυπο SMEMA διεπαφή | |
Το μηχάνημα SMT AOI διαθέτει μεγάλη περιοχή επιθεώρησης έως 460 x 610 mm, επιτρέποντάς του να επιθεωρεί μια μεγάλη ποικιλία μεγεθών και τύπων PCB.Είναι σε θέση να επιθεωρήσει διάφορα είδη ελαττωμάτων, όπως λείπουν στοιχείαΗ μηχανή έχει σχεδιαστεί για να είναι εύκολη στη χρήση και συντήρηση, καθιστώντας την ιδανική τόσο για μικρές όσο και για μεγάλες εργασίες κατασκευής.
Με εγγύηση 3 μηνών, μπορείτε να βασιστείτε στο μηχάνημα SMT AOI για να σας παρέχει ακριβή και αποτελεσματικά αποτελέσματα ελέγχου κάθε φορά.Οι προηγμένοι αλγόριθμοι λογισμικού του και οι δυνατότητες επεξεργασίας υψηλής ταχύτητας εξασφαλίζουν ότι μπορεί να συμβαδίσει με τις απαιτήσεις των σύγχρονων γραμμών παραγωγής SMTΗ φιλική προς το χρήστη διεπαφή του επιτρέπει την προσαρμογή των παραμέτρων επιθεώρησης, καθιστώντας την εύκολη στη ρύθμιση και τη λειτουργία.
Συνοπτικά, η μηχανή SMT AOI είναι ένα ισχυρό και αποτελεσματικό εργαλείο για την επιθεώρηση εμφάνισης SMT και την AOI PCB.και φιλική προς το χρήστη διεπαφή το καθιστούν την ιδανική επιλογή για εργασίες παραγωγής όλων των μεγεθώνΕπενδύστε στην μηχανή SMT AOI σήμερα και πάρτε τον έλεγχο ποιότητας σας στο επόμενο επίπεδο.
| Μηχανή SMT AOI | Όργανο οπτικής επιθεώρησης AOI |
| Ταχύτητα κίνησης | 800 mm/sec |
| Μέγεθος | 1200 × 1200 × 1600 χιλιοστά |
| Λιμάνι | Σενζέν |
| Η κάμερα | Εννέα εκατομμύρια pixels |
| Μέθοδος φωτισμού | LED |
| Λινκς | Η πρώτη εταιρεία στην Κίνα που χρησιμοποίησε τηλεκεντρικούς φακούς μεγάλης διαμέτρου |
| Σχήμα | ΑΕΠ |
| Πακέτο | Δαστική θήκη |
| Κάμερα | 12MP, χρώμα |
| Τύπος | SMEMA |

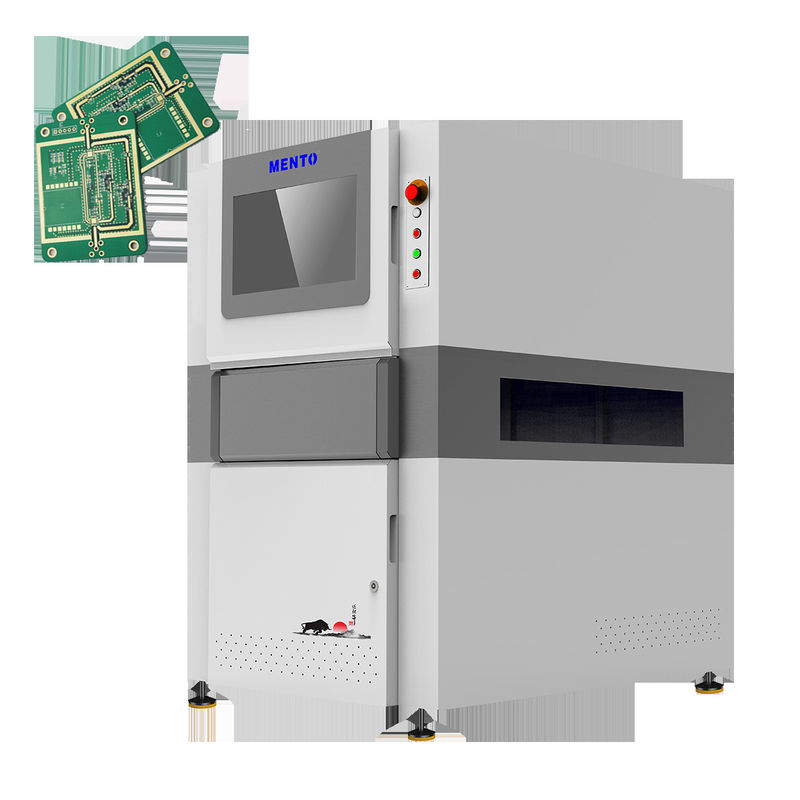

Το μηχάνημα SMT AOI είναι αυτόματο όπιο όργανο επιθεώρησης που έχει σχεδιαστεί για την επιθεώρηση πλακών κυκλωμάτων (PCB) κατά τη διάρκεια της διαδικασίας παραγωγής.Είναι εξοπλισμένη με κάμερες 9 εκατομμυρίων pixel.Η πρώτη εταιρεία στην Κίνα που χρησιμοποίησε τηλεκεντρικούς φακούς μεγάλης διαμέτρου,Η Mento έχει ανεξάρτητα αναπτύξει ένα οπτικό σύστημα που εξασφαλίζει ακριβή και αξιόπιστα αποτελέσματα ελέγχου.
Η μηχανή SMT AOI είναι κατάλληλη για διάφορες περιπτώσεις και σενάρια εφαρμογής.όταν συμβάλλει στη διασφάλιση ότι τα PCB πληρούν τα απαιτούμενα πρότυπα ποιότηταςΤο μηχάνημα είναι επίσης κατάλληλο για χρήση σε εργαστήρια έρευνας και ανάπτυξης, όπου μπορεί να χρησιμοποιηθεί για τη δοκιμή και βελτίωση νέων σχεδίων PCB.
Η μηχανή SMT AOI παρέχεται σε ξύλινη θήκη, η οποία εξασφαλίζει ότι φτάνει στον προορισμό της σε καλή κατάσταση.το οποίο το καθιστά συμπαγές και εύκολο να μετακινηθεί στο εργοστάσιοΜε ικανότητα προμήθειας 1000 τεμάχια/μήνα, η Mento μπορεί να καλύψει τις ανάγκες τόσο των μεγάλων όσο και των μικρών πελατών.
Ε: Ποιο είναι το εμπορικό σήμα της μηχανής SMT AOI;
Α: Το εμπορικό σήμα της μηχανής SMT AOI είναι MENTO.
Ε: Πού κατασκευάζεται η μηχανή SMT AOI;
Α: Η μηχανή SMT AOI κατασκευάζεται στο Dongguan της Κίνας.
Ε: Ποιες πιστοποιήσεις έχει η μηχανή SMT AOI;
Α: Η μηχανή SMT AOI είναι πιστοποιημένη από την FCC, ROHS, ISO9000 και ISO14001.
Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη μηχανή SMT AOI;
Α: Η ελάχιστη ποσότητα παραγγελίας για τη μηχανή SMT AOI είναι 1.
Ε: Ποιος είναι ο χρόνος παράδοσης για τη μηχανή SMT AOI;
Α: Ο χρόνος παράδοσης για τη μηχανή SMT AOI είναι 3 εβδομάδες.
Ε: Ποιοι είναι οι όροι πληρωμής για τη μηχανή SMT AOI;
Α: Οι όροι πληρωμής για τη μηχανή SMT AOI είναι T/T.
Ε: Ποια είναι η ικανότητα εφοδιασμού για τη μηχανή SMT AOI;
Α: Η ικανότητα εφοδιασμού της μηχανής SMT AOI είναι 1000PCS/M.
