Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Λεπτομέρειες προιόντος
Τόπος καταγωγής: Ντονγκουάν, Κίνα
Μάρκα: MENTO
Πιστοποίηση: FCC,ROHS,ISO9000,ISO14001
Αριθμό μοντέλου: k3205
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)
Χρόνος παράδοσης: 3weeks
Όροι πληρωμής: Τ/Τ,
Δυνατότητα προσφοράς: 1000pcs/m
Ποιότητα: |
Υψηλή ποιότητα |
Επικεφαλής: |
3 μήνες |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Φακοί: |
Η πρώτη εταιρεία στην Κίνα που χρησιμοποίησε τηλεκεντρικούς φακούς μεγάλης διαμέτρου |
Μέγεθος: |
1200 × 1200 × 1600 χιλιοστά |
Ταχύτητα μετακίνησης: |
800mm/sec |
Τύπος: |
SMEMA |
Οπτικό σύστημα: |
Ανεξάρτητα αναπτυγμένο οπτικό σύστημα |
Ποιότητα: |
Υψηλή ποιότητα |
Επικεφαλής: |
3 μήνες |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Φακοί: |
Η πρώτη εταιρεία στην Κίνα που χρησιμοποίησε τηλεκεντρικούς φακούς μεγάλης διαμέτρου |
Μέγεθος: |
1200 × 1200 × 1600 χιλιοστά |
Ταχύτητα μετακίνησης: |
800mm/sec |
Τύπος: |
SMEMA |
Οπτικό σύστημα: |
Ανεξάρτητα αναπτυγμένο οπτικό σύστημα |

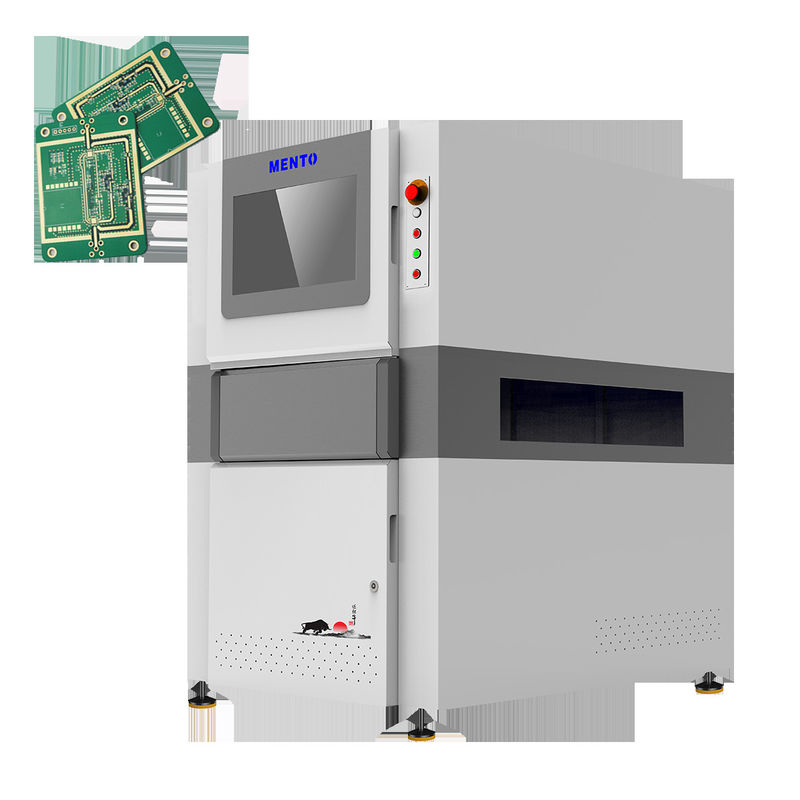

Διαδικτυακά χαρακτηριστικά AOI
1. Αύξηση του κόστους
2- Τυποποιημένη 5 εκατομμύρια παγκόσμια έκθεση βιομηχανική χρωματική κάμερα.
3Η πρώτη εταιρεία στην Κίνα που χρησιμοποίησε τηλεκεντρικούς φακούς μεγάλου διαμέτρου (μπορούν να στοχεύσουν σε προϊόντα)
4Ανεξάρτητα αναπτυγμένο οπτικό σύστημα (συμμόρφωση της φωτεινής πηγής)
5. Υψηλή σταθερότητα ολοκληρωμένη πλατφόρμα χύτευσης
Πεδίο εφαρμογής: επιθεώρηση των αρθρώσεων συγκόλλησης και των ενσωματωμένων συσκευών
| Πρότυπο συσκευής | Κ3205 | |
| Ικανότητα ανίχνευσης | Ανιχνευτικά στοιχεία | Λάθος εκτύπωση, υπερβολική συγκόλληση, ανεπαρκής συγκόλληση, συγκόλληση συγκόλλησης, συγκόλληση συγκόλλησης, ανωμαλία σχήματος, αντιστάθμιση |
| Μέθοδος σάρωσης | Σταματήστε και πηγαίνετε | |
| Οπτικό σύστημα | Κάμερα | 5MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Πηγή φωτός | Διπλή πηγή φωτός DLP (τεχνολογία μετατόπισης φάσης με ράστερ) και πηγή φωτός κόκκινου, πράσινου και μπλε (RGB) | |
| Απόφαση | 10μm & 15um (προαιρετικά) | |
| Απόδοση ανίχνευσης | Ακριβότητα ύψους (μονάδα βαθμονόμησης) | 1μm (χρησιμοποιώντας τυποποιημένο τετράγωνο βαθμονόμησης) |
| Επαναληψιμότητα όγκου | < 1% (κλασικό τεμαχίο επαλήθευσης, 3Sigma) | |
| Μέγιστη αξία αντιστάθμισης κάμψης πλάκας | ±3 mm | |
| Ικανότητα ανίχνευσης GRR | < 10% σε 6o ((+ 50% ανοχή, ανάλυση 5μm) | |
| Μέγιστο ύψος ανίχνευσης | 500 μm | |
| Λύση στο πρόβλημα της σκιάς | Τεχνολογία μετατόπισης φάσης και δικατευθυντικό σύστημα δομημένου φωτός 3D | |
| Μέθοδος αντιστάθμισης σε πραγματικό χρόνο κάμψης πλάκας | Αντιστάθμιση κάμψης πλάκας (Z-Tracking+Pad Referencing) | |
| Ελέγχου οθόνης | Χρώμα (εικόνες 3D και 2D που εμφανίζονται μαζί) | |
| Εξοπλισμός οδήγησης | Δοκιμαστικός κινητήρας+οδηγός βίδα | |
| Ταχύτητα κίνησης | 800 mm/s | |
| Ελάχιστο μετρήσιμο μέγεθος προϊόντος | 50 χιλιοστά x 50 χιλιοστά | |
| Μέγιστο μετρήσιμο μέγεθος προϊόντος | 400 χιλιοστά x 500 χιλιοστά | |
| Μοντέλο | 0.5~6mm | |
| Ρυθμίσεις πλάτους τροχιάς | Αυτόματη ρύθμιση πλάτους, χειροκίνητη ρύθμιση πλάτους | |
| Μεταφορά/εγκατάσταση πλακών κυκλωμάτων | Εγκατάσταση μεταφορέα ζώνης/πνευματικής σφραγίδας | |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά, δεξιά προς τα αριστερά. | |
| Υψόμετρος τροχιάς | 900±20 mm | |
| Διαμόρφωση υπολογιστή | Κεντρικό υπολογιστή | Η CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Παρακολούθηση | 22"LED | |
| Λειτουργικό σύστημα | Ούμπουντου | |
| Παράμετροι | Συνολικό μέγεθος | W1350xD1000xH1600mm (με εξαίρεση το φως συναγερμού) |
| Βάρος | 1100 κιλά | |
| Πηγή ισχύος | Δυναμικό ρεύματος: | |
| Πίεση αέρα | 0.5Mpa | |
| Υποστηριζόμενες από λογισμικό μορφές εισόδου | Υποστήριξη μορφότυπου Gerber (274X), ODB++ | |
| Εργαλεία στατιστικής διαχείρισης |
Ιστογράφημα, Χ-Δράμα και Διάγραμμα, Χ-Δράμα και Δράμα, Κ-Χαρτ, Κ-Π-Κ-Πκ, %Gage R & R, SPI Ημερήσιες/Εβδομαδιαίες/Μεσημερινές Εκθέσεις, σε πραγματικό χρόνο SPC& Πολλαπλή Εμφάνιση |
|
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία: 5~40°C, σχετική υγρασία: 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Πρότυπο SMEMA διεπαφή | |
Ο εξοπλισμός οπτικής επιθεώρησης του AOI μας είναι στεγασμένος σε μια ανθεκτική ξύλινη θήκη για την προστασία του κατά τη διάρκεια της μεταφοράς και της αποθήκευσης.που εξασφαλίζει κάθε φορά ακριβή και αξιόπιστα αποτελέσματα επιθεώρησηςΤο σύστημά μας είναι το πρώτο στη βιομηχανία που χρησιμοποιεί τηλεκεντρικούς φακούς μεγάλου διαμέτρου, παρέχοντας βελτιωμένη ποιότητα εικόνας και βελτιωμένη ακρίβεια επιθεώρησης.
Η μηχανή SMT AOI διαθέτει επίσης συμβατότητα με το πρότυπο SMEMA, επιτρέποντας την απρόσκοπτη ενσωμάτωση με την υπάρχουσα γραμμή παραγωγής σας.Μπορεί εύκολα να συνδεθεί με άλλα μηχανήματα χρησιμοποιώντας το πρωτόκολλο επικοινωνίας SMEMA, επιτρέποντας την αποτελεσματική και αποτελεσματική επικοινωνία μεταξύ των μηχανών.
Στεκόμαστε πίσω από την ποιότητα και την αξιοπιστία του προϊόντος μας, γι' αυτό προσφέρουμε 3 μήνες εγγύηση στην μηχανή SMT AOI μας.Η ομάδα των εμπειρογνωμόνων μας είναι πάντα διαθέσιμη για να παρέχει τεχνική υποστήριξη και βοήθεια σε περίπτωση που αντιμετωπίσετε προβλήματα με το μηχάνημά σας.
| Χαρακτηριστικό προϊόντος | Αξία |
| Ονομασία του προϊόντος | ΑΕΠ PCB |
| Περιοχή επιθεώρησης | Μέχρι 460 x 610 mm |
| Ποιότητα | Υψηλότερη ποιότητα |
| Τύπος | SMEMA |
| Ταχύτητα κίνησης | 800 mm/sec |
| Πακέτο | Δαστική θήκη |
| Βασικά συστατικά | Μηχανή |
| Χρονοδιάγραμμα | 1 έως 5 εργάσιμες ημέρες |
| Βιομηχανική κάμερα | Τυπική βιομηχανική χρωματική κάμερα 5 εκατομμυρίων παγκόσμιων εκθέσεων |
| Λινκς | Η πρώτη εταιρεία στην Κίνα που χρησιμοποίησε τηλεκεντρικούς φακούς μεγάλης διαμέτρου |
| Εγγύηση | 3 μήνες |
| Τύπος προϊόντος | Εξοπλισμός επιθεώρησης AOI, εξοπλισμός οπτικής επιθεώρησης AOI |
Η μηχανή SMT AOI μας είναι εξοπλισμένη με ένα ανεξάρτητα αναπτυγμένο οπτικό σύστημα που εξασφαλίζει υψηλής ακρίβειας αποτελέσματα ελέγχου.Συμπεριλαμβανομένων:
Η μηχανή SMT AOI είναι πιστοποιημένη από την FCC, ROHS, ISO9000, και ISO14001, η οποία εγγυάται την ποιότητα και την ασφάλεια της.Οι όροι πληρωμής είναι T/T, και έχουμε μια ικανότητα προμήθειας 1000PCS / M.
Το λειτουργικό σύστημα της μηχανής SMT AOI είναι Windows, το οποίο την καθιστά φιλική προς το χρήστη και εύκολη στη λειτουργία.είναι υψηλής ποιότητας και διασφαλίζουν την αντοχή και τη μακροζωία της μηχανής.
Η μηχανή SMT AOI έχει διαστάσεις 1200 X 1200 X 1600 mm, καθιστώντας το συμπαγές και εύκολο να χωρέσει σε οποιοδήποτε χώρο εργασίας.διασφαλίζοντας ότι οι πελάτες μας λαμβάνουν τις παραγγελίες τους εγκαίρως.
Η επένδυση στην μηχανή SMT AOI θα βοηθήσει τους κατασκευαστές να εντοπίζουν και να εντοπίζουν ελαττώματα κατά τη διάρκεια της παραγωγικής διαδικασίας, εξασφαλίζοντας έτσι ότι μόνο προϊόντα υψηλής ποιότητας παραδίδονται στην αγορά.Επικοινωνήστε μαζί μας σήμερα για να παραγγείλετε!
Ποια είναι η εμπορική ονομασία της μηχανής SMT AOI;
ΜΕΝΤΟ
Πού κατασκευάζεται η μηχανή SMT AOI;
Η μηχανή SMT AOI κατασκευάζεται στο Dongguan της Κίνας.
Ποιες πιστοποιήσεις έχει η μηχανή SMT AOI;
Η μηχανή SMT AOI είναι πιστοποιημένη από την FCC, την ROHS, το ISO9000 και το ISO14001.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας για τη μηχανή SMT AOI;
Η ελάχιστη ποσότητα παραγγελίας για τη μηχανή SMT AOI είναι 1.
Ποιο είναι το χρονικό διάστημα παράδοσης για τη μηχανή SMT AOI;
Ο χρόνος παράδοσης για τη μηχανή SMT AOI είναι 3 εβδομάδες.
Ποιοι είναι οι όροι πληρωμής για το μηχάνημα SMT AOI;
Οι όροι πληρωμής για τη μηχανή SMT AOI είναι T/T.
Ποια είναι η ικανότητα τροφοδοσίας της μηχανής SMT AOI;
Η ικανότητα τροφοδοσίας της μηχανής SMT AOI είναι 1000PCS/M.
