Σπίτι > προϊόντα > Μηχανή 3D AOI > Κ3412 Μηχανή 3D υψηλής απόδοσης για την επιθεώρηση αρθρώσεων και συσκευών συγκόλλησης

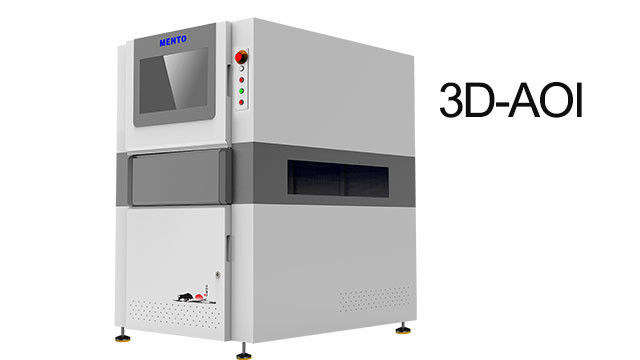

Κ3412 Μηχανή 3D υψηλής απόδοσης για την επιθεώρηση αρθρώσεων και συσκευών συγκόλλησης

Name: Κ3412 Μηχανή 3D υψηλής απόδοσης για την επιθεώρηση αρθρώσεων και συσκευών συγκόλλησης
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K3412
Availability: InStock

Λεπτομέρειες προιόντος

Τόπος καταγωγής: Ντονγκ Γκουάν

Μάρκα: MENTO

Πιστοποίηση: FCC.ROHS,CCC

Αριθμό μοντέλου: K3412

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1

Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)

Χρόνος παράδοσης: 30work ημέρες

Δυνατότητα προσφοράς: 1000pcs/m

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προιόντος

Περιγραφή προϊόντων

Λεπτομέρειες προιόντος

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Μηχανή 3D AOI υψηλής απόδοσης, Μηχανή 3D AOI για την επιθεώρηση συσκευών, Μηχανή 3D AOI για συγκόλληση συγκόλλησης


Μέγεθος PCB:	Μέγιστο: 500 mm X 500 mm	Τύπος επιθεώρησης:	Αυτοματοποιημένος
Πηγή φωτός:	LED	Ταχύτητα επιθεώρησης:	1000mm/s
Σύστημα κάμερας:	Τριδιάστατη ψηφιακή κάμερα	Απόφαση:	10μm
Σύστημα φωτισμού:	LED	Μέθοδος ευθυγράμμισης:	Αυτόματη ευθυγράμμιση
Φωτισμός:	ΠΟΥ ΟΔΗΓΕΙΤΑΙ	Ακριβότητα επιθεώρησης:	±5μm
Ηλεκτρική τροφοδοσία:	Εναλλακτικός ρεύμα 220V, 50/60Hz	AOI:	Αυτοματοποιημένος
Λειτουργικό σύστημα:	Windows 10	Διάσταση:	1000 mm x 800 mm x 1500 mm
Περιοχή επιθεώρησης:	Μέχρι 510 X 510 mm

Μέγεθος PCB:	Μέγιστο: 500 mm X 500 mm
Τύπος επιθεώρησης:	Αυτοματοποιημένος
Πηγή φωτός:	LED
Ταχύτητα επιθεώρησης:	1000mm/s
Σύστημα κάμερας:	Τριδιάστατη ψηφιακή κάμερα
Απόφαση:	10μm
Σύστημα φωτισμού:	LED
Μέθοδος ευθυγράμμισης:	Αυτόματη ευθυγράμμιση
Φωτισμός:	ΠΟΥ ΟΔΗΓΕΙΤΑΙ
Ακριβότητα επιθεώρησης:	±5μm
Ηλεκτρική τροφοδοσία:	Εναλλακτικός ρεύμα 220V, 50/60Hz
AOI:	Αυτοματοποιημένος
Λειτουργικό σύστημα:	Windows 10
Διάσταση:	1000 mm x 800 mm x 1500 mm
Περιοχή επιθεώρησης:	Μέχρι 510 X 510 mm

Περιγραφή προϊόντων

Πεδίο εφαρμογής

Επιθεώρηση των αρθρώσεων συγκόλλησης και των ενσωματωμένων συσκευών

Χαρακτηριστικά

1.Υψηλή ταχύτητα, χρόνο επεξεργασίας μονάδας FOV είναι περίπου 350ms

2.Αντι-διαταραχές, υψηλή ακρίβεια, μεγάλη εμβέλεια

3Η πηγή φωτός RGB ενσωματώνει απρόσκοπτα 2D πληροφορίες για να ενισχύσει την ακρίβεια της κρίσης

4Τριδιάστατη απεικόνιση ύψους, η οποία μπορεί να εμφανίζει τρισδιάστατα δεδομένα RGB και χάρτες θερμότητας ύψους

Τεχνική παράμετρος

Πρότυπο συσκευής		K3412
Ικανότητα ανίχνευσης	Ανιχνευτικά στοιχεία	Λάθος εκτύπωση, υπερβολική συγκόλληση, ανεπαρκής συγκόλληση, συγκόλληση συγκόλλησης, συγκόλληση συγκόλλησης, ανωμαλία σχήματος, αντιστοιχία
Ικανότητα ανίχνευσης	Μέθοδος σάρωσης	Σταματήστε και ξεκινήστε
Οπτικό σύστημα	Κάμερα	12MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα
	Πηγή φωτός	4 Πηγή φωτός DLP (τεχνολογία μετατόπισης φάσης με ράστερ) και πηγή φωτός κόκκινου, πράσινου και μπλε (RGB)
	Απόφαση	10μm & 15um (προαιρετικά)
Απόδοση ανίχνευσης	Ακριβότητα ύψους (μονάδα βαθμονόμησης)	1μm (χρησιμοποιώντας τυποποιημένο τετράγωνο βαθμονόμησης)
	Επαναληψιμότητα όγκου	< 1% (κλασικό τεμαχίο επαλήθευσης, 3Sigma)
	Μέγιστη αξία αντιστάθμισης κάμψης πλάκας	±3 mm
	Ικανότητα ανίχνευσης GRR	< 10% σε 6o ((+ 50% ανοχή, ανάλυση 5μm)
	Μέγιστο ύψος ανίχνευσης	20 mm/40 mm
	Λύση στο πρόβλημα της σκιάς	Τεχνολογία μετατόπισης φάσης πλέγματος για την εξάλειψη των σκιών και σύστημα φωτισμού τετραδιάστατης 3D φωτεινής πηγής
	Μέθοδος αντιστάθμισης σε πραγματικό χρόνο κάμψης πλάκας	Αντιστάθμιση κάμψης πλάκας (Z-Tracking+Pad Referencing)
	Δοκιμαστική οθόνη	Χρώμα (εικόνες 3D και 2D που εμφανίζονται μαζί)
	Εξοπλισμός οδήγησης	Δοκιμαστικός κινητήρας+οδηγός βίδα
	Ταχύτητα κίνησης	800 mm/s
	Ελάχιστο μετρήσιμο μέγεθος προϊόντος	50 χιλιοστά x 50 χιλιοστά
	Μέγιστο μετρήσιμο μέγεθος προϊόντος	400 χιλιοστά x 500 χιλιοστά
	Μοντέλο	0.5~6mm
	Ρυθμίσεις πλάτους τροχιάς	Αυτόματη ρύθμιση πλάτους, χειροκίνητη ρύθμιση πλάτους
	Μεταφορά/εγκατάσταση πλακών κυκλωμάτων	Εγκατάσταση μεταφορέα ζώνης/πνευματικής σφραγίδας
	Κατεύθυνση μεταφοράς	Από αριστερά προς τα δεξιά, δεξιά προς τα αριστερά.
	Υψόμετρος τροχιάς	900±20 mm
Διαμόρφωση υπολογιστή	Κεντρικό υπολογιστή	Η CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T
	Παρακολούθηση	22"LED
	Λειτουργικό σύστημα	Ούμπουντου
Παράμετροι	Συνολικό μέγεθος	W1000xD1380xH1600mm (με εξαίρεση το φως συναγερμού)
	Βάρος	1100 κιλά
	Πηγή ισχύος	Δυναμικό ρεύματος:
	Πίεση αέρα	0.5Mpa
	Υποστηριζόμενες από λογισμικό μορφές εισόδου	Υποστήριξη μορφότυπου Gerber (274X), ODB++
	Περιβαλλοντικές απαιτήσεις	Θερμοκρασία: 5~40°C, σχετική υγρασία: 25%~80% (χωρίς παγετό)
	Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού	Πρότυπο SMEMA διεπαφή
