Λεπτομέρειες προιόντος
Τόπος καταγωγής: Ντονγκ Γκουάν
Μάρκα: MENTO
Πιστοποίηση: FCC.ROHS,CCC

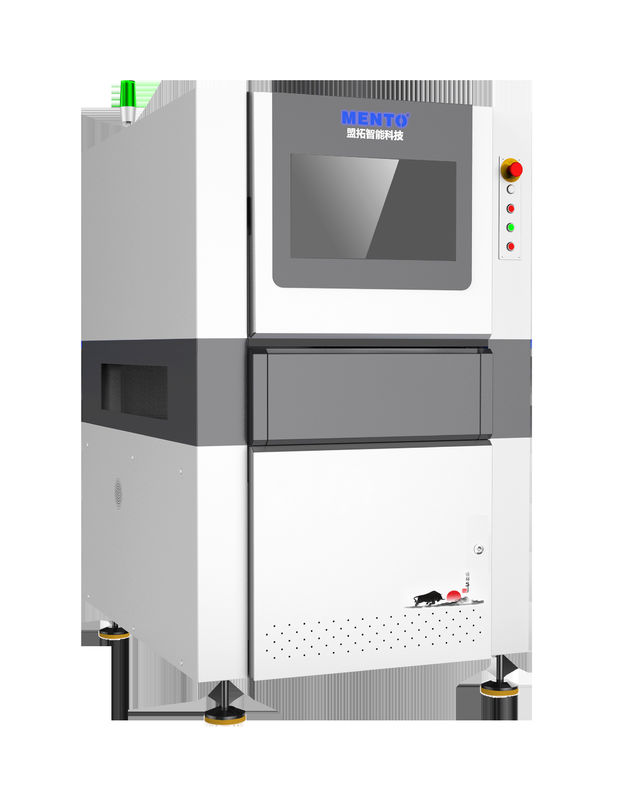

Αριθμό μοντέλου: K2005DT
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 3
Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)
Απόφαση: |
10 μm |
Ηλεκτρική τροφοδοσία: |
110-240V AC, 50/60Hz |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Ταχύτητα επιθεώρησης: |
Μέχρι 1000 mm2/s |
Λειτουργία: |
Ανίχνευση ελαττωμάτων σε κυκλώματα εκτύπωσης |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Εφαρμογή: |
Αυτοματοποιημένη οπτική επιθεώρηση |
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |
Μέγεθος: |
1200 χιλιοστά x 800 χιλιοστά x 1500 χιλιοστά |
Απόφαση: |
10 μm |
Ηλεκτρική τροφοδοσία: |
110-240V AC, 50/60Hz |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Ταχύτητα επιθεώρησης: |
Μέχρι 1000 mm2/s |
Λειτουργία: |
Ανίχνευση ελαττωμάτων σε κυκλώματα εκτύπωσης |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Εφαρμογή: |
Αυτοματοποιημένη οπτική επιθεώρηση |
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |
Μέγεθος: |
1200 χιλιοστά x 800 χιλιοστά x 1500 χιλιοστά |
| 2D αυτοματοποιημένη οπτική επιθεώρηση σε απευθείας σύνδεση | ||
| Σχήμα | K2005DT | |
| Δοκιμαστική ικανότητα | Στοιχεία δοκιμής | Κεφάλαια CHIP, σύνδεσεις συγκόλλησης CHIP, χαρακτήρες, σύνδεσεις συγκόλλησης DIP |
| Ελάχιστο στοιχείο | CHIP: 01005 Στροφή:0.3mm | |
| Μέθοδος ανίχνευσης | Επεξεργασία παραμέτρων αλγορίθμου, μηχανική μάθηση | |
| Οπτικό σύστημα | Κάμερα | 5MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Τηλεκεντρικός φακός | 0.345X/0.22X/0.17X | |
| Απόφαση | 10um/15um/20um | |
| Επικεφαλής | 24x20mm/36x30mm/48x40mm | |
| Ταχύτητα ανίχνευσης | 3FOV/s | |
| Σύστημα λογισμικού | Λειτουργικό σύστημα | Windows10 |
| Μηχανικές ιδιότητες | Μοντέλο | 0.3~10mm ((Warp≤5mm) |
| Υψόμετρος στοιχείου | Επάνω 30mm, κάτω 84mm ((ειδικό ύψος μπορεί να προσαρμοστεί) | |
| Συσκευή οδήγησης | Σερβοκινητήρας + Στροφή μπάλας + Γραμμική οδήγηση | |
| Ταχύτητα κίνησης | Μέγιστο 600 mm/s | |
| Ακριβότητα θέσης | ≤ 8um ((μετά την βαθμονόμηση) | |
| Οδηγός μεταφοράς PCB | Υψόμετρο μεταφοράς PCB σιδηροδρομικής γραμμής:900+20mm ((από το έδαφος έως την επιφάνεια μεταφοράς PCB σιδηροδρομικής γραμμής) | |
| Μέγιστο μέγεθος PCB: 600mmxW300mm (διπλή σιδηροτροχιά, διπλή PCB) 600mmxW580mm (μονή σιδηροτροχιά, μονή PCB) | ||
| Ελάχιστη απόσταση μεταξύ των PCB: ≤ 90 mm | ||
| Παράμετροι | Μέθοδος στεγνώσεως | Δυναμικό ρεύματος: |
| Ηθόνη ανίχνευσης | W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm) | |
| Ακριβότητα | 1100 κιλά | |
| Ακριβότητα επαναμέτρησης | ≥ 0,5MPa | |
| Μέγεθος δαχτυλιδιού βάφρου | Θερμοκρασία:5~40°C, σχετική υγρασία 25%~80% (χωρίς παγετό) | |
| Αριθμός πλακιδίων που χειρίζονται ταυτόχρονα | Πρότυπο SMEMA διεπαφή | |
Χαρακτηριστικά του προϊόντος - Συστήματα όρασης
Ικανότητες δοκιμής προϊόντων ((Online Dual-Track)
1.Παράκαμψη 2.Χαρούμενο συστατικό 3.Αναστροφή της πολικότητας 4.Δεν υγροποίηση 5.Δωραία της συγκόλλησης 6.Κολλινική ανωμαλία 7.Κακή συγκόλληση 8.Πιν Warpage
9. Ανεπαρκής συγκόλληση 10. Σύντομο κύκλωμα 11. Απόσβεση 12. Λείπει συστατικό DIP 13.
Λιποτοποθέτηση Λείπει συστατικό Αντίστροφη πολικότητα Μη υγρασία πιν warpage
Ανίχνευση συστατικών κολλεινών (Online monorail)/1.2m online μονοδέρυγα)
1. Υπολογίστε τη γωνία περιστροφής του στοιχείου
2. Υπολογίστε το εύρος μεταξύ της μέγιστης και της ελάχιστης μετατόπισης του στοιχείου
3. Απόσταση μεταξύ των στοιχείων
4Η απόσταση μεταξύ του στοιχείου και ενός σημείου αναφοράς ή μιας ευθείας
Ανίχνευση κολινειακότητας (κολινειακότητα, απόλυτη απόσταση, εύρος κολινειακότητας, δεξιά απόσταση)
Λειτουργία δέσμευσης δεδομένων MES και ισχυρό σύστημα SPC
1Στατιστικά στοιχεία σε πραγματικό χρόνο των 10 κορυφαίων συστατικών συναγερμού
2- Επιτρέπει τη ρύθμιση ενός αριθμού συναγερμού για την αυτόματη διακοπή του εξοπλισμού άνω.
3Εξαγωγή ολόκληρης της εικόνας του πίνακα κάθε PCB σε πραγματικό χρόνο για μεταγενέστερη ιχνηλασιμότητα
4Το αυτόχθονες αναπτύχθηκε MES διεπαφή υποστηρίζει τις τυποποιημένες και εξατομικευμένες μορφές.
Τρόπος εξοικονόμησης εργασίας
Μέσω της μετάδοσης δεδομένων και άλλων μεθόδων, ένα άτομο μπορεί να δει τα δεδομένα συναγερμού AOI πολλαπλών γραμμών, συνειδητοποιώντας έτσι μια λειτουργία εξοικονόμησης ανθρώπων.
