Λεπτομέρειες προιόντος
Τόπος καταγωγής: Ντονγκ Γκουάν
Μάρκα: MENTO
Πιστοποίηση: FCC.ROHS,CCC

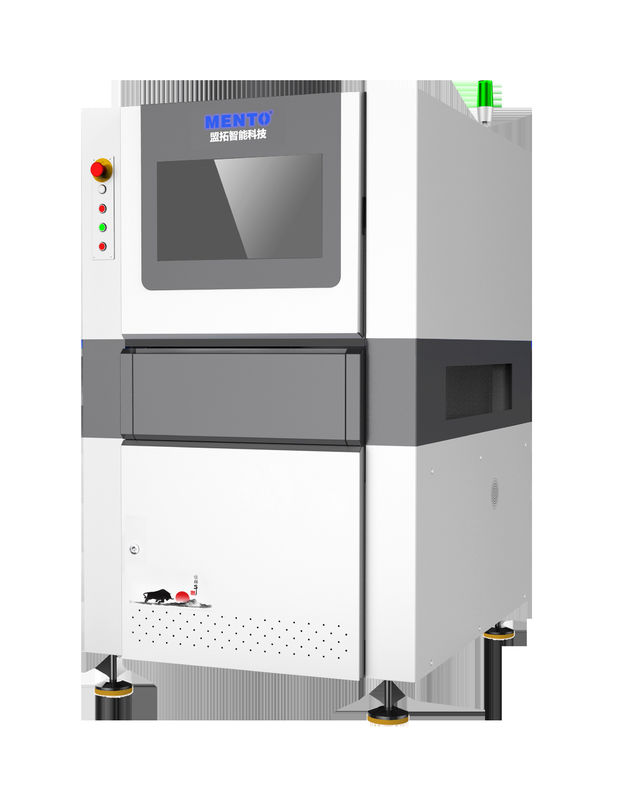

Αριθμό μοντέλου: M1020EL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 3
Συσκευασία λεπτομέρειες: W1140mmxD1400mmxH1600mm
Χρόνος παράδοσης: 20 εργάσιμες μέρες
Όροι πληρωμής: Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς: 10pcs + 20 εργάσιμες ημέρες
Λειτουργικό σύστημα: |
Λεπτομέρια |
Περιβάλλον: |
10-40°C |
Πηγή αέρα: |
0.4-0.6Mpa |
Δάχος PCB: |
0.5-6mm |
Οπτική πηγή: |
RGB + W τετραχρώμιο ολοκληρωτικό |
Μεταφορά: |
έγκαιρη αποστολή |
Εφαρμογή: |
Οπτική επιθεώρηση με πάστα συγκόλλησης-SPI |
Ακριβότητα: |
Υψηλή ακρίβεια |
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |
Απόφαση: |
10 μm |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Τρόποι επιθεώρησης: |
2D και 3D |
Σύστημα φωτισμού: |
LED |
Ταχύτητα επιθεώρησης: |
Μέχρι 1000 mm/s |
Ηλεκτρική τροφοδοσία: |
Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
Περιοχή επιθεώρησης: |
Μέχρι 500 x 500 mm |
Ανίχνευση ελαττωμάτων: |
Συνδέσεις συγκόλλησης, εξαρτήματα, πολικότητα κλπ. |
Ακριβότητα επιθεώρησης: |
± 5 μm |
Διασύνδεση επικοινωνίας: |
Ethernet |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Περιβάλλον: |
10-40°C |
Πηγή αέρα: |
0.4-0.6Mpa |
Δάχος PCB: |
0.5-6mm |
Οπτική πηγή: |
RGB + W τετραχρώμιο ολοκληρωτικό |
Μεταφορά: |
έγκαιρη αποστολή |
Εφαρμογή: |
Οπτική επιθεώρηση με πάστα συγκόλλησης-SPI |
Ακριβότητα: |
Υψηλή ακρίβεια |
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |
Απόφαση: |
10 μm |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Τρόποι επιθεώρησης: |
2D και 3D |
Σύστημα φωτισμού: |
LED |
Ταχύτητα επιθεώρησης: |
Μέχρι 1000 mm/s |
Ηλεκτρική τροφοδοσία: |
Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
Περιοχή επιθεώρησης: |
Μέχρι 500 x 500 mm |
Ανίχνευση ελαττωμάτων: |
Συνδέσεις συγκόλλησης, εξαρτήματα, πολικότητα κλπ. |
Ακριβότητα επιθεώρησης: |
± 5 μm |
Διασύνδεση επικοινωνίας: |
Ethernet |
Επιθεώρηση φωτεινότητας μικρών LED σειράς M20EL
| Σχήμα | M1020EL | ||
| Επιθεώρηση | Στοιχεία επιθεώρησης | Κακή χρώση, υπερφωτισμός, υπό φωτισμός, ανωμαλία χρώματος. | |
| Μέθοδος επιθεώρησης | Επεξεργασία εικόνας, μηχανική μάθηση | ||
| Οπτική | Κάμερα | 20MP | |
| Δακτυλίδια | Επικεφαλής | ||
| Απόφαση | 18 μm | 75 μm | |
| Πηγή φωτός | RGB | ||
| Διαμόρφωση υπολογιστή | ΕΠ | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6G SSD:250G, HDD:2T | |
| Παρακολούθηση | 22 "LED | ||
| Λειτουργικό σύστημα | Windows 10 Professional 64-bit/Ubuntu | ||
| Απόδοση | Μέγιστο επιτρεπόμενο ύψος στοιχείου | Επάνω 20mm, κάτω 30mm (προσαρμόζεται) | |
| Μοντέλο | 1 ~ 5 mm | ||
| Οδηγός | Καθορισμένο | ||
| Ταχύτητα κίνησης | Καθορισμένο | ||
| Υψόμετρος συσσωρευτή PCB | 900+20 mm (από το πάτωμα έως την επιφάνεια του φωτιστικού) | ||
| Προδιαγραφές | Μέγεθος PCB | 380 χιλιοστά με 280 χιλιοστά | |
| Δύναμη | Δυναμικό ρεύματος: | ||
| Μέγεθος | W860xD870xH1650mm | ||
| Βάρος | ≈ 300KG | ||
| Απαιτούμενη πίεση αέρα | ≥ 0,5Mpa | ||
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία:5~40°C, Σχετική υγρασία:25%~80% (χωρίς παγετό) | ||
| Η επικοινωνία άνω και κατωτέρω | Τυποποιημένη διεπαφή SMEMA/επικοινωνία με εξοπλισμό επισκευής | ||
Σχεδιασμός επιστημονικής πλατφόρμας
Έλεγχοι υψηλής ακρίβειας
1Εγγύηση συνέπειας χιλιάδων ανιχνευτών επαφής
2. Διασφάλιση της σταθερότητας φωτεινότητας Mini LED
3. 100.000 κύκλους λειτουργικής ζωής.
4Εξαιρετικά μικρές δυνατότητες λύσης και πολύ πυκνές λύσεις συστατικών
Συνολική πλατφόρμα χύτευσης
Αποτελεσματική διασφάλιση της σταθερότητας της συνεχούς λειτουργίας
Μέτρηση πλατφόρμας/Ελέγχος πλατφόρμας/Τυπογράφημα πάστας συγκόλλησης/SPI/Συνδετήρας πεπιεσμένου/Προεπιστροφή AOI/
Φούρνος επαναπροβολής/ΑΕΠ μετά την επαναπροβολή/Ελέγχος φωτισμού/Ελέγχος κολλοειδών/Μάρκερ λέιζερ/Αναπροβολή
