Λεπτομέρειες προιόντος
Τόπος καταγωγής: Ντονγκ Γκουάν
Μάρκα: MENTO
Πιστοποίηση: FCC.ROHS,CCC

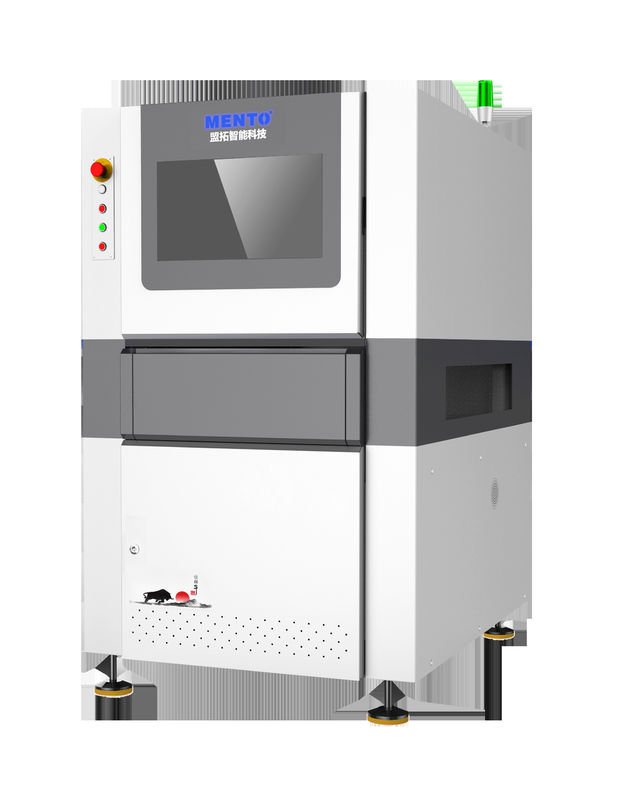

Αριθμό μοντέλου: M2020MS
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 3
Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)
Χρόνος παράδοσης: 20 εργάσιμες μέρες
Δυνατότητα προσφοράς: 10pcs + 20 εργάσιμες ημέρες
Μέγεθος: |
1200 χιλιοστά x 800 χιλιοστά x 1500 χιλιοστά |
Σχήμα: |
Ελεγκτής |
Βάρος: |
500 κιλά |
Εφαρμογή: |
Επιθεώρηση PCB |
Διασύνδεση: |
Ethernet |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Τύπος: |
Αυτοματοποιημένη οπτική επιθεώρηση |
Ταχύτητα επιθεώρησης: |
Μέχρι 60 cm2/s |
Λογισμικό: |
Λογισμικό AOI |
Ηλεκτρική τροφοδοσία: |
Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Φωτισμός: |
LED |
Απόφαση: |
10 μm |
Μέγεθος: |
1200 χιλιοστά x 800 χιλιοστά x 1500 χιλιοστά |
Σχήμα: |
Ελεγκτής |
Βάρος: |
500 κιλά |
Εφαρμογή: |
Επιθεώρηση PCB |
Διασύνδεση: |
Ethernet |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Τύπος: |
Αυτοματοποιημένη οπτική επιθεώρηση |
Ταχύτητα επιθεώρησης: |
Μέχρι 60 cm2/s |
Λογισμικό: |
Λογισμικό AOI |
Ηλεκτρική τροφοδοσία: |
Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Φωτισμός: |
LED |
Απόφαση: |
10 μm |
Μίνι LED PCB σειράς M20MΠλακέτομέτρηση
| Σχήμα | M2020MS | |
| Ικανότητα ανίχνευσης | Στοιχεία επιθεώρησης | Μίνι LED PCBΠλακέτομέτρηση |
| Μέθοδος επιθεώρησης | Παγκόσμια βαθμονόμηση, παγκόσμια ευθυγράμμιση πλακέτας | |
| Οπτικό σύστημα | Κάμερα | 20MP |
| τηλεκεντρικός φακός | Δυοκεντρικός φακός υψηλής ανάλυσης | |
| Απόφαση | 4um (2.4um~5um προαιρετικά) | |
| Πηγή φωτός | RGB (προσαρμόσιμο) | |
| Αποτελεσματικότητα | Διάγνωση τεσσάρων πλευρών 20s/pixels | |
| Διαμόρφωση υπολογιστή | ΕΠ | CPU:Inteli7, RAM:DDR4-32G, GPU:GTX1660-6GB, SSD:250G, HDD:2T |
| Παρακολούθηση | 22 "LED | |
| Λειτουργικό σύστημα | Ούμπουντου | |
| Απόδοση ανίχνευσης | Μοντέλο | 1 ~ 5 mm |
| Μέγιστο επιτρεπόμενο ύψος στοιχείου | 20mm πάνω, 30mm κάτω (ειδικό ύψος μπορεί να προσαρμοστεί) | |
| Οδήγηση | Γραμμικός κινητήρας + κανόνας πλέξης | |
| Ταχύτητα κίνησης | Μέγιστο :600mm/s | |
| Υψόμετρος συσσωρευτή PCB | 900+20mm ((από το πάτωμα έως την επιφάνεια του φωτιστικού) | |
| Παράμετροι | Μέγεθος PCB | Μέγιστο: 300mmx250mm |
| Ηλεκτρική τροφοδοσία | Δυναμικό ρεύματος: | |
| Μέγεθος | W1330xD1360xH1650mm (με εξαίρεση το προειδοποιητικό φως) | |
| Βάρος | 1600 κιλά | |
| Απαιτούμενη πίεση αέρα | ≥ 0,5Mpa | |
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία:5~40°C, RH 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Τυποποιημένη διεπαφή SMEMA / επικοινωνία δεδομένων με τον συνδετή | |
Μέτρηση πλατφόρμας/Ελέγχος πλατφόρμας/Τυπογράφημα πάστες συγκόλλησης/SPI/Συνδετήρας πετσέτας/Προεπιστροφική AOI/Επιθετικός φούρνος/Πρόεπιστροφική AOI/
Έλεγχος φωτεινής ακτινοβολίας/Ελέγχος κολλοειδών/Μάρκερ λέιζερ/Αναπροσαρμογή
Σχεδιασμός επιστημονικής πλατφόρμας
Ο γραμμικός κινητήρας + γραμμικός κωδικοποιητής έχουν υψηλή επαναληψιμότητα και ακρίβεια θέσης και λειτουργούν ομαλά.
Ο σχεδιασμός του συστήματος ελέγχου κίνησης υψηλής ακρίβειας
αποφεύγει την απώλεια δεδομένων συστήματος κίνησης, εξασφαλίζει υψηλής ταχύτητας και σταθερή κίνηση και βελτιώνει αποτελεσματικά την επιτάχυνση και τη επιβράδυνση της κίνησης.
Η μαρμάρινη πλατφόρμα
διασφαλίζει αποτελεσματικά την υψηλής ακρίβειας, συνεχή και σταθερή λειτουργία του εξοπλισμού.
