Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα dongguan
Μάρκα: Mento
Πιστοποίηση: ISO9001/ISO14001

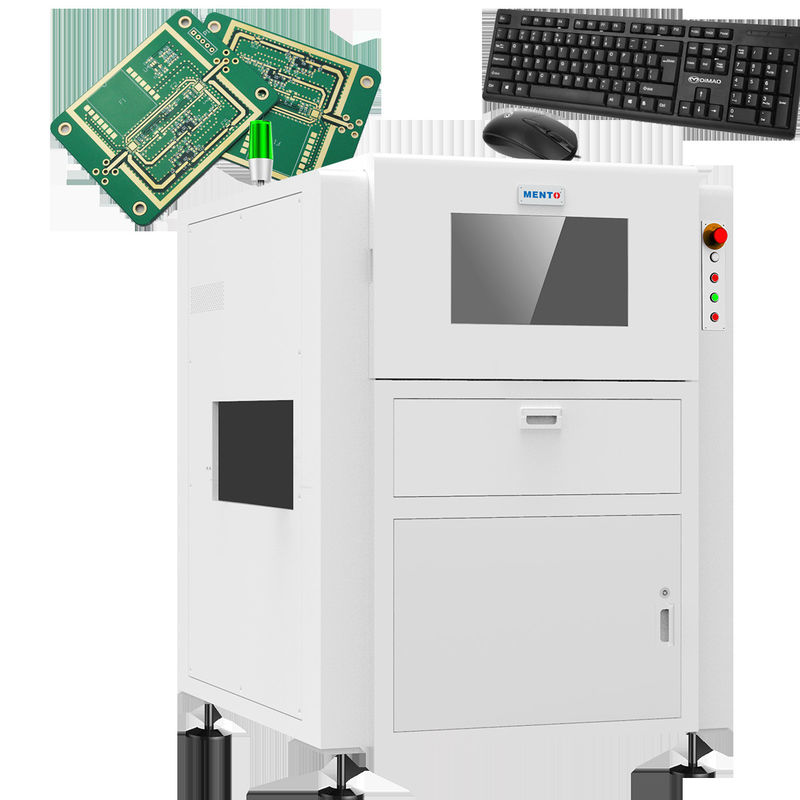

Αριθμό μοντέλου: K2005DW
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)
Χρόνος παράδοσης: 3 εβδομάδες
Όροι πληρωμής: Σε απευθείας σύνδεση
Δυνατότητα προσφοράς: 1000/μήνα
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |
Τρόποι επιθεώρησης: |
2D και 3D |
Εφαρμογή: |
Επιθεώρηση PCB |
Ηλεκτρική τροφοδοσία: |
Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
Σύστημα φωτισμού: |
LED |
Μέγεθος: |
1200 mm x 1000 mm x 1500 mm |
Συνδεσιμότητα: |
Ethernet, USB |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |
Τρόποι επιθεώρησης: |
2D και 3D |
Εφαρμογή: |
Επιθεώρηση PCB |
Ηλεκτρική τροφοδοσία: |
Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
Σύστημα φωτισμού: |
LED |
Μέγεθος: |
1200 mm x 1000 mm x 1500 mm |
Συνδεσιμότητα: |
Ethernet, USB |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Το σύστημα φωτισμού της μηχανής AOI τροφοδοτείται από LED, το οποίο παρέχει έντονο και ομοιόμορφο φωτισμό, εξασφαλίζοντας ότι ανιχνεύονται ακόμη και τα πιο μικρά ελαττώματα.Η περιοχή ελέγχου της μηχανής είναι έως 610mm x 460mm, καθιστώντας το ιδανικό για την επιθεώρηση ενός ευρέος φάσματος PCB.
Ο δοκιμαστής AOI είναι εξοπλισμένος με σύνδεση Ethernet και USB, γεγονός που διευκολύνει τη μεταφορά δεδομένων επιθεώρησης σε άλλες συσκευές.με μια απλή διεπαφή που μπορεί εύκολα να περιηγηθεί από οποιονδήποτε.
Ο δοκιμαστής AOI είναι ένα απαραίτητο εξαρτήμα εξοπλισμού για κάθε διαδικασία επιθεώρησης PCB.Η προηγμένη τεχνολογία και οι αποτελεσματικές δυνατότητες ανίχνευσης ελαττωμάτων το καθιστούν πολύτιμο πλεονέκτημα για κάθε εργοστάσιο παραγωγής.
Συνοπτικά, ο δοκιμαστής AOI είναι ένα προϊόν υψηλής ποιότητας που έχει σχεδιαστεί για να παρέχει ακριβή και αξιόπιστα αποτελέσματα επιθεώρησης AOI.και η σύνδεση Ethernet και USB το καθιστούν ένα ανεκτίμητο εργαλείο για οποιαδήποτε διαδικασία ελέγχου PCBΕίτε είστε μια μικρή επιχείρηση είτε μια μεγάλη εταιρεία, ο δοκιμαστής AOI είναι η τέλεια λύση για όλες τις ανάγκες επιθεώρησης PCB.
| Πρότυπο συσκευής | K2005DW | |
| Ικανότητα ανίχνευσης | Ανιχνευτικά στοιχεία | Κεφάλαια CHIP, σύνδεσεις συγκόλλησης CHIP, χαρακτήρες, σύνδεσεις συγκόλλησης DIP |
| Μικρότερο στοιχείο | CHIP: 0201 Πιτς:0.3mm | |
| Μέθοδος ανίχνευσης | Επεξεργασία παραμέτρων αλγορίθμου, μηχανική μάθηση | |
| Οπτικό σύστημα | Κάμερα | 5MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Τηλεκεντρικός φακός | 0.22X/0.17X | |
| Απόφαση | 15um/20um/25um | |
| Επικεφαλής | 36x30mm/48x40mm/61x51mm | |
| Ταχύτητα ανίχνευσης | 3FOV/s | |
| Σύστημα λογισμικού | Λειτουργικό σύστημα | Windows 10 |
| Μηχανικές ιδιότητες | Μοντέλο | 0.3~10mm ((warpage≤5mm) |
| Υψόμετρος στοιχείου | 180mm πάνω, 30mm κάτω (ειδικό ύψος μπορεί να προσαρμοστεί) | |
| Εξοπλισμός οδήγησης | Σερβοκινητήρας + στροφή σφαίρας + γραμμικό διαδρόμιο | |
| Ταχύτητα κίνησης | Μέγιστο 600 mm/s | |
| Ακριβότητα θέσης | ≤ 8um ((μετά την βαθμονόμηση) | |
| Σιδηροδρομική μεταφορά PCB | Υψόμετρο μεταφοράς σιδηροτροχιάς PCB: 900±20 mm (από το έδαφος έως την επιφάνεια μεταφοράς σιδηροτροχιάς οδηγού PCB) | |
| Μέγιστο μέγεθος PCB: 510mmx460mm | ||
| Ελάχιστη απόσταση μεταξύ των PCB: ≤ 90 mm | ||
| Παράμετροι | Πηγή ισχύος | Δυναμικό ρεύματος: |
| Συνολικό μέγεθος | W1140mmxD1400mmxH1600mm (εκτός από τα πόδια 100±20mm) | |
| Βάρος | ≈ 700 κιλά | |
| Πίεση αέρα | ≥ 0,5MPa | |
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία: 5~40°C, σχετική υγρασία 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Πρότυπο SMEMA διεπαφή | |
Software Intuitive User Interface Resolution 10μm Dimensions 1200mm X 1000mm X 1500mm Inspection Area Up To 610mm X 460mm Inspection Speed Up To 60cm²/s Operating System Windows Lighting System LED Inspection Modes 2D And 3D Camera Type High-resolution CCD Connectivity Ethernet, USB
Ο δοκιμαστής AOI χρησιμοποιεί σύνδεση Ethernet και USB, καθιστώντας εύκολη τη σύνδεση του χρήστη στον υπολογιστή ή το δίκτυό του.επιτρέποντας στον χρήστη να επιθεωρεί λεπτομερώς τα PCB τουΗ ταχύτητα ελέγχου του προϊόντος είναι έως 60cm2/s, καθιστώντας την γρήγορη και αποτελεσματική στη χρήση..Το σύστημα φωτισμού του προϊόντος είναι LED, εξασφαλίζοντας ότι η επιθεώρηση είναι σαφής και ακριβής.
Ο δοκιμαστής AOI είναι κατάλληλος για διάφορες περιπτώσεις και σενάρια εφαρμογής προϊόντων.Το προϊόν είναι επίσης κατάλληλο για ηλεκτρονικά συνεργεία επισκευής που πρέπει να επιθεωρήσουν τα PCB των πελατών τουςΤο προϊόν είναι επίσης χρήσιμο για τμήματα έρευνας και ανάπτυξης που πρέπει να επιθεωρήσουν τα PCB κατά τη διάρκεια της διαδικασίας ανάπτυξης.
Συμπερασματικά, ο δοκιμαστής Mento AOI είναι ένα προϊόν υψηλής ποιότητας που είναι κατάλληλο για διάφορες περιπτώσεις και σενάρια εφαρμογής του προϊόντος.το οποίο το καθιστά ιδανικό για εταιρείες που κατασκευάζουν PCB και ηλεκτρονικά συνεργεία επισκευήςΤο προϊόν είναι επίσης χρήσιμο για τμήματα έρευνας και ανάπτυξης που πρέπει να επιθεωρήσουν τα PCB κατά τη διάρκεια της διαδικασίας ανάπτυξης.
Η AOI Tester παρέχει τεχνική υποστήριξη και υπηρεσίες για τα προϊόντα, μεταξύ άλλων:
Παρακαλείστε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες σχετικά με την τεχνική υποστήριξη και τις υπηρεσίες του προϊόντος AOI Tester.
