Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα dongguan
Μάρκα: Mento
Πιστοποίηση: ISO9001/ISO14001
Αριθμό μοντέλου: K3412
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)
Χρόνος παράδοσης: 3 εβδομάδες
Όροι πληρωμής: Σε απευθείας σύνδεση
Δυνατότητα προσφοράς: 1000/μήνα
Περιοχή επιθεώρησης: |
Μέχρι 610 χιλιοστών x 460 χιλιοστών |
Μέγεθος: |
1200 mm x 1000 mm x 1500 mm |
Ηλεκτρική τροφοδοσία: |
Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
Απόφαση: |
10μm |
Τύπος προϊόντος: |
Σύστημα αυτόματης οπτικής επιθεώρησης |
Συνδεσιμότητα: |
Ethernet, USB |
Ταχύτητα επιθεώρησης: |
Μέχρι 60 cm2/s |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Περιοχή επιθεώρησης: |
Μέχρι 610 χιλιοστών x 460 χιλιοστών |
Μέγεθος: |
1200 mm x 1000 mm x 1500 mm |
Ηλεκτρική τροφοδοσία: |
Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
Απόφαση: |
10μm |
Τύπος προϊόντος: |
Σύστημα αυτόματης οπτικής επιθεώρησης |
Συνδεσιμότητα: |
Ethernet, USB |
Ταχύτητα επιθεώρησης: |
Μέχρι 60 cm2/s |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |

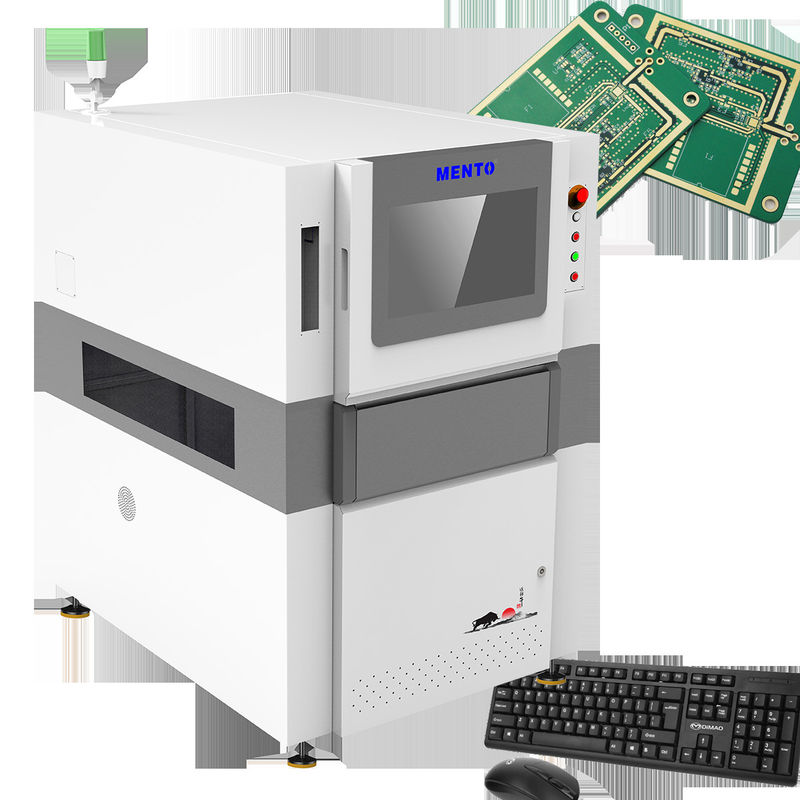

Η μηχανή δοκιμής AOI χρησιμοποιεί προηγμένη τεχνολογία απεικόνισης για την ανίχνευση τυχόν ελαττωμάτων στα PCB, διασφαλίζοντας ότι μόνο τα προϊόντα υψηλής ποιότητας παραδίδονται στους πελάτες.Είναι εξοπλισμένο με κάμερες υψηλής ανάλυσης που καταγράφουν εικόνες των PCB και τις συγκρίνουν με το αρχικό σχέδιοΑυτό εξασφαλίζει ότι όλα τα εξαρτήματα είναι σωστά τοποθετημένα και δεν υπάρχουν ελαττώματα όπως ρωγμές, γρατζουνιές ή μόλυνση.
Το μηχάνημα AOI διαθέτει εύκολο στη χρήση περιβάλλον που επιτρέπει στους χρήστες να ρυθμίζουν και να εκτελούν γρήγορα επιθεωρήσεις.Το μηχάνημα είναι επίσης εξοπλισμένο με τροφοδοσία ισχύος AC 100-240V, 50/60Hz, γεγονός που επιτρέπει τη χρήση του σε διάφορες χώρες χωρίς την ανάγκη εξωτερικού μετατροπέα ισχύος.
Ένα από τα βασικά χαρακτηριστικά της μηχανής δοκιμής AOI είναι η ταχύτητα επιθεώρησης.Αυτό εξασφαλίζει ότι η διαδικασία παραγωγής δεν επιβραδύνεται, και οι πελάτες λαμβάνουν τα προϊόντα τους εγκαίρως.
Η μηχανή AOI είναι ιδανική για διάφορες βιομηχανίες που απαιτούν υψηλής ποιότητας PCB, όπως οι βιομηχανίες αυτοκινήτων, αεροδιαστημικών και τηλεπικοινωνιών.και ακρίβεια το κάνουν ένα πολύτιμο περιουσιακό στοιχείο για οποιαδήποτε γραμμή παραγωγής.
| Πρότυπο συσκευής | K3412 | |
| Ικανότητα ανίχνευσης | Ανιχνευτικά στοιχεία | |
| Μέθοδος σάρωσης | Σταματήστε και πηγαίνετε | |
| Οπτικό σύστημα | Κάμερα | 12MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Πηγή φωτός | 4 Πηγή φωτός DLP (τεχνολογία μετατόπισης φάσης με ράστερ) και πηγή φωτός κόκκινου, πράσινου και μπλε (RGB) | |
| Απόφαση | 10μm & 15um (προαιρετικά) | |
| Επαναληψιμότητα όγκου | < 1% (κλασικό τεμαχίο επαλήθευσης, 3Sigma) | |
| Μέγιστη αξία αντιστάθμισης κάμψης πλάκας | ±3 mm | |
| Ικανότητα ανίχνευσης GRR | < 10% σε 6o ((+ 50% ανοχή, ανάλυση 5μm) | |
| Μέγιστο ύψος ανίχνευσης | 20 mm/40 mm | |
| Λύση στο πρόβλημα της σκιάς | Τεχνολογία μετατόπισης φάσης και δικατευθυντικό σύστημα δομημένου φωτός 3D | |
| Μέθοδος αντιστάθμισης σε πραγματικό χρόνο κάμψης πλάκας | Αντιστάθμιση κάμψης πλάκας (Z-Tracking+Pad Referencing) | |
| Ελέγχου οθόνης | Χρώμα (εικόνες 3D και 2D που εμφανίζονται μαζί) | |
| Εξοπλισμός οδήγησης | Δοκιμαστικός κινητήρας+οδηγός βίδα | |
| Ταχύτητα κίνησης | 800 mm/s | |
| Ελάχιστο μετρήσιμο μέγεθος προϊόντος | 50 χιλιοστά x 50 χιλιοστά | |
| Μέγιστο μετρήσιμο μέγεθος προϊόντος | 400 χιλιοστά x 500 χιλιοστά | |
| Μοντέλο | 0.5~6mm | |
| Ρυθμίσεις πλάτους τροχιάς | Αυτόματη ρύθμιση πλάτους, χειροκίνητη ρύθμιση πλάτους | |
| Μεταφορά/εγκατάσταση πλακών κυκλωμάτων | Εγκατάσταση μεταφορέα ζώνης/πνευματικής σφραγίδας | |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά, δεξιά προς τα αριστερά. | |
| Υψόμετρος τροχιάς | 900±20 mm | |
| Διαμόρφωση υπολογιστή | Κεντρικό υπολογιστή | Η CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Παρακολούθηση | 22"LED | |
| Λειτουργικό σύστημα | Ούμπουντου | |
| Παράμετροι | Συνολικό μέγεθος | W1000xD1380xH1600mm (με εξαίρεση το φως συναγερμού) |
| Βάρος | 1100 κιλά | |
| Πηγή ισχύος | Δυναμικό ρεύματος: | |
| Πίεση αέρα | 0.5Mpa | |
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία: 5~40°C, σχετική υγρασία: 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Πρότυπο SMEMA διεπαφή | |
| Ανίχνευση ελαττωμάτων | Ελαττώματα Συναρμολογητών, Συστατικών και PCB |
| Τύπος κάμερας | CCD υψηλής ανάλυσης |
| Ταχύτητα επιθεώρησης | Μέχρι 60cm2/s |
| Λειτουργικό σύστημα | Λεπτομέρια |
| Τρόποι επιθεώρησης | 2D και 3D |
| Εφαρμογή | Επιθεώρηση PCB |
| Λογισμικό | Ενστικτώδης διεπαφή χρήστη |
| Περιοχή επιθεώρησης | Μέχρι 610 χιλιοστών x 460 χιλιοστών |
| Μέγεθος | W1000xD1380xH1600mm (με εξαίρεση το φως συναγερμού) |
| Ηλεκτρική τροφοδοσία | Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
Το Mento AOI Tester έχει υψηλή ανάλυση 10μm και μπορεί να επιθεωρήσει μια περιοχή έως 610mm X 460mm. Είναι εξοπλισμένο με λειτουργικό σύστημα Windows, καθιστώντας το εύκολο στη χρήση.Πρόκειται για ένα μηχάνημα AOI που μπορεί να ανιχνεύσει διάφορα είδη ελαττωμάτων, όπως το σύνδεσμο συγκόλλησης.Παρέχει ακριβή και αξιόπιστα αποτελέσματα ελέγχου.
Το Mento AOI Tester είναι ιδανικό για χρήση σε εργοστάσια συναρμολόγησης PCB, κατασκευαστές ηλεκτρονικών προϊόντων και άλλες συναφείς βιομηχανίες.Γραμμή παραγωγής SMTΤο μηχάνημα AOI μπορεί να χρησιμοποιηθεί για την επιθεώρηση των PCB πριν και μετά τη συγκόλληση με επανεξέταση, καθώς και μετά τη συγκόλληση με κύματα.Μπορεί επίσης να χρησιμοποιηθεί στην επισκευή PCB και τον έλεγχο των εισερχόμενων υλικών.
Το Mento AOI Tester μπορεί να χρησιμοποιηθεί σε διάφορα σενάρια.Μπορεί επίσης να χρησιμοποιηθεί στον έλεγχο ποιότητας για να εξασφαλιστεί ότι το τελικό προϊόν πληροί τις απαιτούμενες προδιαγραφέςΟ δοκιμαστής AOI μπορεί να χρησιμοποιηθεί στην Ε&Α για να διασφαλιστεί ότι ο σχεδιασμός είναι σωστός και απαλλαγμένος από ελαττώματα. Μπορεί επίσης να χρησιμοποιηθεί στην υπηρεσία μετά την πώληση για τον έλεγχο και την επισκευή ελαττωματικών προϊόντων.
Το Mento AOI Tester είναι εξοπλισμένο με σύνδεση Ethernet και USB, καθιστώντας εύκολη τη σύνδεση με άλλες συσκευές.Ο δοκιμαστής AOI είναι εύκολος στη λειτουργία και τη συντήρηση, καθιστώντας την ιδανική επιλογή τόσο για μικρές όσο και για μεγάλες επιχειρήσεις.
Συνολικά, το Mento AOI Tester είναι ένα εξαιρετικό προϊόν για την επιθεώρηση PCB AOI.και ικανότητα ανίχνευσης ελαττωμάτων το καθιστούν ένα πολύτιμο εργαλείο στη διαδικασία παραγωγήςΕίναι εύκολο στη χρήση, αξιόπιστο και αποτελεσματικό, καθιστώντας το ιδανική επιλογή για επιχειρήσεις που επιθυμούν να βελτιώσουν την ποιότητα των προϊόντων τους και να μειώσουν το κόστος παραγωγής.
Οι επιλογές σύνδεσης περιλαμβάνουν Ethernet και USB, ενώ ο τύπος κάμερας διαθέτει CCD υψηλής ανάλυσης.
Για όσους ενδιαφέρονται για τις υπηρεσίες προσαρμογής προϊόντων, οι όροι πληρωμής είναι διαθέσιμοι στο διαδίκτυο.
Η AOI Tester παρέχει τεχνική υποστήριξη και υπηρεσίες για τα προϊόντα, μεταξύ άλλων:
- Τεχνική υποστήριξη εξ αποστάσεως
- Τεχνική υποστήριξη επί τόπου
- Εκπαίδευση και κατάρτιση προϊόντων
- Υπηρεσίες επισκευής και συντήρησης
- Υπηρεσίες ανταλλακτικών και ανταλλακτικών
- Αναβαθμίσεις και ενημερώσεις λογισμικού
- Εγχειρίδια χρήσης και τεκμηρίωση
