Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα dongguan
Μάρκα: Mento
Πιστοποίηση: ISO9001/ISO14001
Αριθμό μοντέλου: Κ3212
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: W1000mmxD1380mmxH1600mm ((χωρίς πόδι 100±20mm)
Χρόνος παράδοσης: 3 εβδομάδες
Όροι πληρωμής: online, L/C, T/T
Δυνατότητα προσφοράς: 1000/μήνα
Τρόποι επιθεώρησης: |
2D και 3D |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Σύστημα φωτισμού: |
LED |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Ηλεκτρική τροφοδοσία: |
Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
Τύπος προϊόντος: |
Σύστημα αυτόματης οπτικής επιθεώρησης |
Περιοχή επιθεώρησης: |
Μέχρι 610 χιλιοστών x 460 χιλιοστών |
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |
Τρόποι επιθεώρησης: |
2D και 3D |
Λειτουργικό σύστημα: |
Λεπτομέρια |
Σύστημα φωτισμού: |
LED |
τύπος κάμερας: |
CCD υψηλής ανάλυσης |
Ηλεκτρική τροφοδοσία: |
Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
Τύπος προϊόντος: |
Σύστημα αυτόματης οπτικής επιθεώρησης |
Περιοχή επιθεώρησης: |
Μέχρι 610 χιλιοστών x 460 χιλιοστών |
Λογισμικό: |
Διαισθητική διεπαφή χρήστη |

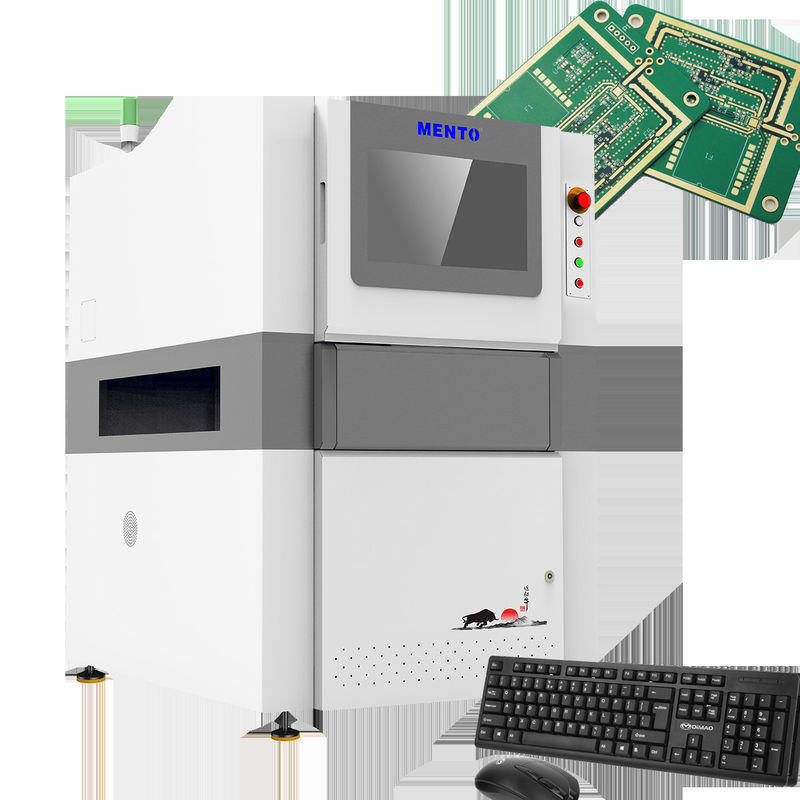

Ο δοκιμαστής AOI μας διαθέτει ένα ισχυρό σύστημα φωτισμού που χρησιμοποιεί τεχνολογία LED για να παρέχει φωτεινό και σταθερό φωτισμό για ακριβή επιθεώρηση.Αυτό το σύστημα φωτισμού εξασφαλίζει ότι ακόμη και τα μικρότερα ελαττώματα εντοπίζονται, παρέχοντας ακριβή και αξιόπιστα αποτελέσματα κάθε φορά.
Το AOI Tester μας διαθέτει επίσης ένα διαισθητικό περιβάλλον χρήσης που το καθιστά εύκολο στη χρήση από τους χειριστές.Το λογισμικό μας επιτρέπει στους χρήστες να ρυθμίζουν και να εκτελούν επιθεωρήσεις γρήγορα και εύκολα.
Ο δοκιμαστής AOI είναι εξοπλισμένος με δύο τρόπους ελέγχου, 2D και 3D, οι οποίοι παρέχουν ολοκληρωμένη ανάλυση των PCB και των συστατικών τους.διασφάλιση ότι όλα τα ελαττώματα εντοπίζονται και αντιμετωπίζονται.
Ο δοκιμαστής AOI μας έρχεται με επιλογές σύνδεσης Ethernet και USB, καθιστώντας εύκολη τη μεταφορά δεδομένων και αποτελεσμάτων σε άλλες συσκευές.Αυτό το χαρακτηριστικό επιτρέπει την απρόσκοπτη ενσωμάτωση με άλλα συστήματα και ενισχύει τη συνολική αποτελεσματικότητα της διαδικασίας ελέγχου.
Ο τύπος κάμερας CCD υψηλής ανάλυσης που χρησιμοποιείται από τον δοκιμαστή AOI παρέχει ανώτερη ποιότητα εικόνας και εξασφαλίζει ότι ακόμη και οι μικρότερες λεπτομέρειες καταγράφονται και αναλύονται.Αυτό το χαρακτηριστικό επιτρέπει μια πιο ακριβή και αξιόπιστη διαδικασία ελέγχου, διασφαλίζοντας ότι όλα τα ελαττώματα εντοπίζονται και αντιμετωπίζονται.
Ο δοκιμαστής AOI είναι η ιδανική λύση για τις εταιρείες που θέλουν να βελτιώσουν τη διαδικασία επιθεώρησης PCB.και κάμερα CCD υψηλής ανάλυσης, η συσκευή μας είναι το τέλειο εργαλείο για κάθε εταιρεία που επιθυμεί να εξορθολογίσει τη διαδικασία επιθεώρησης AOI και να εξασφαλίσει την ποιότητα των PCB τους.
| Πρότυπο συσκευής | Κ3212 | |
| Ικανότητα ανίχνευσης | Ανιχνευτικά στοιχεία | Λάθος εκτύπωση, υπερβολική συγκόλληση, ανεπαρκής συγκόλληση, συγκόλληση συγκόλλησης, συγκόλληση συγκόλλησης, ανωμαλία σχήματος, αντιστάθμιση |
| Μέθοδος σάρωσης | Σταματήστε και πηγαίνετε | |
| Οπτικό σύστημα | Κάμερα | 12MP υψηλής ταχύτητας βιομηχανική έγχρωμη κάμερα |
| Πηγή φωτός | Διπλή πηγή φωτός DLP (τεχνολογία μετατόπισης φάσης με ράστερ) και πηγή φωτός κόκκινου, πράσινου και μπλε (RGB) | |
| Απόφαση | 10μm & 15um (προαιρετικά) | |
| Απόδοση ανίχνευσης | Ακριβότητα ύψους (μονάδα βαθμονόμησης) | 1μm (χρησιμοποιώντας τυποποιημένο τετράγωνο βαθμονόμησης) |
| Επαναληψιμότητα όγκου | < 1% (κλασικό τεμαχίο επαλήθευσης, 3Sigma) | |
| Μέγιστη αξία αντιστάθμισης κάμψης πλάκας | ±3 mm | |
| Ικανότητα ανίχνευσης GRR | < 10% σε 6o ((+ 50% ανοχή, ανάλυση 5μm) | |
| Μέγιστο ύψος ανίχνευσης | 500 μm | |
| Λύση στο πρόβλημα της σκιάς | Τεχνολογία μετατόπισης φάσης και δικατευθυντικό σύστημα δομημένου φωτός 3D | |
| Μέθοδος αντιστάθμισης σε πραγματικό χρόνο κάμψης πλάκας | Αντιστάθμιση κάμψης πλάκας (Z-Tracking+Pad Referencing) | |
| Ελέγχου οθόνης | Χρώμα (εικόνες 3D και 2D που εμφανίζονται μαζί) | |
| Εξοπλισμός οδήγησης | Δοκιμαστικός κινητήρας+οδηγός βίδα | |
| Ταχύτητα κίνησης | 800 mm/s | |
| Ελάχιστο μετρήσιμο μέγεθος προϊόντος | 50 χιλιοστά x 50 χιλιοστά | |
| Μέγιστο μετρήσιμο μέγεθος προϊόντος | 400 χιλιοστά x 500 χιλιοστά | |
| Μοντέλο | 0.5~6mm | |
| Ρυθμίσεις πλάτους τροχιάς | Αυτόματη ρύθμιση πλάτους, χειροκίνητη ρύθμιση πλάτους | |
| Μεταφορά/εγκατάσταση πλακών κυκλωμάτων | Εγκατάσταση μεταφορέα ζώνης/πνευματικής σφραγίδας | |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά, δεξιά προς τα αριστερά. | |
| Υψόμετρος τροχιάς | 900±20 mm | |
| Διαμόρφωση υπολογιστή | Κεντρικό υπολογιστή | Η CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Παρακολούθηση | 22"LED | |
| Λειτουργικό σύστημα | Ούμπουντου | |
| Παράμετροι | Συνολικό μέγεθος | W1350xD1000xH1600mm (με εξαίρεση το φως συναγερμού) |
| Βάρος | 1100 κιλά | |
| Πηγή ισχύος | Δυναμικό ρεύματος: | |
| Πίεση αέρα | 0.5Mpa | |
| Υποστηριζόμενες από λογισμικό μορφές εισόδου | Υποστήριξη μορφότυπου Gerber (274X), ODB++ | |
| Εργαλεία στατιστικής διαχείρισης |
Ιστογράφημα, Χ-Δράμα και Διάγραμμα, Χ-Δράμα και Δράμα, Κ-Χαρτ, Κ-Π-Κ-Πκ, %Gage R & R, SPI Ημερήσιες/Εβδομαδιαίες/Μεσημερινές Εκθέσεις, σε πραγματικό χρόνο SPC& Πολλαπλή Εμφάνιση |
|
| Περιβαλλοντικές απαιτήσεις | Θερμοκρασία: 5~40°C, σχετική υγρασία: 25%~80% (χωρίς παγετό) | |
| Επικοινωνία προγενέστερου και μεταγενέστερου εξοπλισμού | Πρότυπο SMEMA διεπαφή | |
Αυτός ο δοκιμαστής AOI είναι ένας εξοπλισμός επιθεώρησης υψηλής ποιότητας AOI που μπορεί να επιθεωρήσει PCB με ευκολία.μπορείτε να είστε σίγουροι για ακριβή και αξιόπιστα αποτελέσματα κάθε φορά.
| Ταχύτητα ελέγχου: | Μέχρι 60cm2/s |
| Τύπος προϊόντος: | Σύστημα αυτόματης οπτικής επιθεώρησης |
| Λογισμικό: | Ενστικτώδης διεπαφή χρήστη |
| Ανίχνευση ελαττωμάτων: | Ελαττώματα Συναρμολογητών, Συστατικών και PCB |
| Ψήφισμα: | 10 μm |
| Τρόποι ελέγχου: | 2D και 3D |
| Ηλεκτρική παροχή: | Ηλεκτρονικό ρεύμα 100-240V, 50/60Hz |
| Τύπος κάμερας: | CCD υψηλής ανάλυσης |
| Συνδεσιμότητα: | Ethernet, USB |
| Περιοχή ελέγχου: | Μέχρι 610 χιλιοστών x 460 χιλιοστών |
Το AOI Tester Machine είναι ένα προϊόν υψηλής τεχνολογίας που βοηθά στην επιθεώρηση των PCB. Χρησιμοποιεί ένα σύστημα επιθεώρησης AOI που ανιχνεύει λάθη και σφάλματα σε πλακέτες εκτυπωμένων κυκλωμάτων.Αυτό το μηχάνημα παρέχει έναν γρήγορο και αποτελεσματικό τρόπο για να εξασφαλιστεί η ποιότητα των PCB πριν από την κυκλοφορία τους στην αγοράΑυτό εξοικονομεί χρόνο και πόρους για τον κατασκευαστή και εξασφαλίζει επίσης την ικανοποίηση του πελάτη.
Η μηχανή δοκιμής AOI μπορεί να χρησιμοποιηθεί σε διάφορα σενάρια όπως η ηλεκτρονική κατασκευή, οι τηλεπικοινωνίες και οι αυτοκινητοβιομηχανίες.Η μηχανή δοκιμής AOI χρησιμοποιεί φωτισμό LEDΤο σύστημα λειτουργεί με το λειτουργικό σύστημα Windows και μπορεί να συνδεθεί μέσω Ethernet ή USB.
Συνολικά, η μηχανή δοκιμής AOI από την Mento είναι ένα αξιόπιστο και αποτελεσματικό προϊόν για PCB επιθεώρησης AOI.Το προϊόν αυτό είναι ένα απαραίτητο εργαλείο για τους κατασκευαστές ηλεκτρονικών συσκευών που θέλουν να εξασφαλίσουν την ποιότητα των PCB τουςΜε τα εύκολα στη χρήση χαρακτηριστικά και τις υψηλής τεχνολογίας δυνατότητες του, το AOI Tester Machine είναι απαραίτητο για κάθε κατασκευαστή που θέλει να παραμείνει μπροστά στην αγορά.
Η AOI Tester παρέχει τεχνική υποστήριξη και υπηρεσίες για τα προϊόντα, μεταξύ άλλων:
- Βοήθεια με την εγκατάσταση και την εγκατάσταση
- Εξάλειψη προβλημάτων και επίλυση προβλημάτων
- Εκπαίδευση και κατάρτιση προϊόντων
- Υπηρεσίες επισκευής και συντήρησης
- Ενημέρωση και αναβάθμιση λογισμικού
- Πρόσβαση σε εγχειρίδια χρήστη και τεκμηρίωση
